关于全自动跨膜电阻测量仪的使用是怎样的?

来源:网络  作者:网络转载   2019-10-05 阅读:135

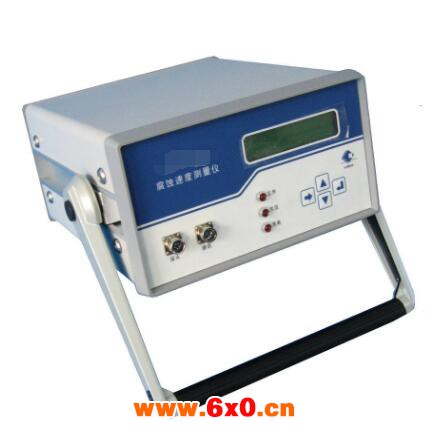

    全自动跨膜电阻测量仪摒弃传统的人工手摇发电工作方式,采用先进的中大规模集成电路,应用DC/AC变换技术将三端钮、四端钮测量方式合并为一种机型的新型接地电阻测量仪。


    全自动跨膜电阻测量仪由机内DC/AC变换器将直流变为交流的低频恒流,经过辅助接地C和被测物E组成回路;


    被测物上产生交流压降,经辅助接地P送入交流放大器放大,再经过检波送入表头显示。





    全自动跨膜电阻测量仪结构上采用高强度铝合金作为机壳,电路上为防止工频、射频干扰采用锁相环同步跟踪检波方式并配以开关电容滤波器,使仪表有较好的抗干扰能力。


    注意事项


    1.存放保管本表时,应注意环境温度湿度,应放在干燥通风的地方为宜,避免受潮,应防止酸碱及腐蚀气体。


    2.测量保护接地电阻时,一定要断开电气设备与电源连接点。在测量小于1Ω的接地电阻时,应分别用专用导线连在接地体上,C2在外侧,P2在内侧。


    3.测量全自动跨膜电阻测量仪时,不能按一般接线方法测量,可参照电流表、电压表测量法中的规定选定埋插点。


    4.测量地电阻时好反复在不同的方向测量3~4次,取其平均值。


    5.本仪表为交直流两用,不接交流电时,仪表使用电池供电,接入交流时,优先使用交流电。


    6.当表头左上角显示"←"时表示电池电压不足,应更换新电池。仪表长期不用时,应将电池全部取出,以免锈蚀仪表。


    全自动跨膜电阻测量仪采用DC/AC变换技术将直流变为交流的低频恒定电流以便于测量,不需人工调节平衡,3(1/2)位LCD显示,除测地电阻外,还可测低电阻导体电阻、土壤电阻率以及交流地电压。


    如若测试回路不通表头显示"1"代表溢出,符合常规测量习惯。
