数字示波器的操作介绍

    数字示波器是一个非常普及的电子测量仪器，掌握了数字示波器的使用之后，能轻松获得各种电信号形成的图形，进而观测不同电信号随时间变化形成的波形曲线。



    数字示波器的操作方法

    (1)将示波器探头插入通道1插孔，并将探头上的衰减置于"1"档;

    (2)将通道选择置于CH1，耦合方式置于DC档;

    (3)将探头探针插入校准信号源小孔内，此时示波器屏幕出现光迹;

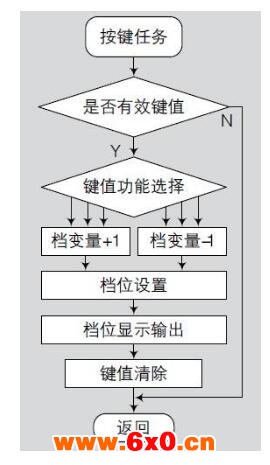

    (4)调节垂直旋钮和水平旋钮，使屏幕显示的波形图稳定，并将垂直微调和水平微调置于校准位置;

    (5)读出波形图在垂直方向所占格数，乘以垂直衰减旋钮的指示数值，得到校准信号的幅度;

    (6)读出波形每个周期在水平方向所占格数，乘以水平扫描旋钮的指示数值，得到校准信号的周期(周期的倒数为频率);

    (7)一般校准信号的频率为1kHz，幅度为0.5V，用以校准示波器内部扫描振荡器频率；

    如果不正常，应调节示波器(内部)相应电位器，直至相符为止。

    此外，数字示波器还有其他使用方法，例如用示波器测试各种不与电相关的参数，如电压、电流、频率、相位差、调幅度等。

    数字示波器作为数据采集，A/D转换，软件编程等一系列的技术制造出来的高性能示波器，已经成为设计、制造和维修电子设备不可或缺的工具。

    作为工程师的眼睛，数字示波器在迎接当前棘手的测量挑战中至关重要。
