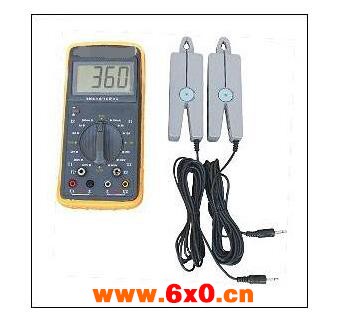

双钳相位伏安表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。
用该双钳相位伏安表可以很方便地在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序;
检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确与否等。
采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。
测量U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。
显示器采用了高反差液晶显示屏，屏幕角度可自由转换约70°，以获得最佳视觉效果。
双钳相位伏安表操作步骤
1数字双钳相位伏安表测量交流电压
将旋转开关拨至参数U1对应的500V量限，将被测电压从U1插孔输入即可进行测量。
若测量值小于200V，可直接旋转开关至U1对应的200V量限测量，以提高测量准确性。
SMG2000B数字双钳相位伏安表两通道具有完全相同的电压测试特性；
故亦可将开关拨至参数U2对应的量限，将被测电压从U2插孔输入进行测量。
2测量交流电流
将旋转开关拨至参数I1对应的量限，将标号为1#的钳形电流互感器付边引出线插头插入I1插孔，钳口卡在被测线路上即可进行测量。
同样，若测量值小于2A，可直接旋转开关至I1对应的2A量限测量，提高测量准确性。
双钳数字相位伏安表测量电流时，双钳相位伏安表亦可将旋转开关拨至参数I2对应的量限；
将标号为2#的测量钳接入I2插孔，其钳口卡在被测线路上进行测量。
3双钳相位伏安表测量两电压之间的相位角
测U2滞后U1的相位角时，将开关拨至参数U1U2。
测量过程中可随时顺时针旋转开关至参数U1各量限，测量U1输入电压；
或逆时针旋转开关至参数U2各量限，测量U2输入电压。
注意：测相时电压输入插孔旁边有红色指引线的为同名端插孔，钳形电流互感器由红色“*”符号一侧为电流同名端。
4测量两电流之间的相位角
测I2滞后I1的相位角时，将开关拨至参数I1I2。
双钳相位伏安表厂家同样测量过程中可随时顺时针旋转开关至参数I1各量限，测量I1输入电流，或逆时针旋转开关至参数I2各量限，测量I2输入电流。
5测量电压与电流之间的相位角
将电压从U1输入，用2#测量钳将电流从I2输入，开关旋转至参数U1I2位置，测量电流滞后电压的角度。
测试过程中可随时顺时针旋转开关至参数I2各量限测量电流，或逆时针旋转开关至参数U1各量限测量电压。
也可将电压从U2输入，用1#测量钳将电流从I1输入,开关旋转至参数I1U2位置，测量电压滞后电流的角度。
同样测量过程中可随时旋转开关，测量I1或U2之值。
6三相三线配电系统相序判别
旋转开关置U1U2位置，将三相三线系统的A相接入U1插孔，B相同时接入与U1对应的±插孔及与U2对应的±插孔，C相接入U2插孔。
若此时测得相位角为3000左右，则被测系统为正相序，若测得相位角为600左右，则被测系统为负相序。
换一种测量方式，将A相接入U1插孔，B相同时接入与U1对应的±插孔及U2插孔，C相接入与U2对应的±插孔。
这时若测得相位值为1200，则为正相序，若测得的相位值为2400，则为负相序。
7三相四线配电系统相序判别
旋转开关置U1U2位置，将A相接入U1插孔，B相接入U2插孔，零线同时接入两输入回路的±插孔。
若相位显示的为1200，则为正相序，若相位显示为2400左右，则为负相序。
