兆欧表的使用介绍

    摇表也称兆欧表，使我们判断设备故障点的重要仪器仪表。

    但是，它什么情况下才应该使用呢？如何使用呢？

    测出来的值是否算正常呢？让我们一探究竟~

    哪些情况使用兆欧表（摇表）

    兆欧表的功能：判断电气设备的绝缘电阻。

    所以，我们的电机开关无明显原因跳闸时，现场设备有异味时，定期检查（定修、年修、大修）时，以及现场人员认为需要判断绝缘情况时。



    如何使用兆欧表呢？

    这里小编将兆欧表的使用方法及注意事项总结了一下：

    （1）根据测量的设备选用合适的电压的兆欧表，一般220V使用250V或者500V摇测，380V电动机用500或1000V摇测，高压2500V。

    （2）在使用兆欧表测量前，被测量的设备必须切断电源，并将被测设备充分放电；

    （3）兆欧表与被测设备的联线不能用双股线，必须用单股线单独联接，以免引起误差；

    （4）测量前先检查兆欧表的好坏；就是先将L（线）与E（地）断路与短接，查看兆欧表指示是否正常。

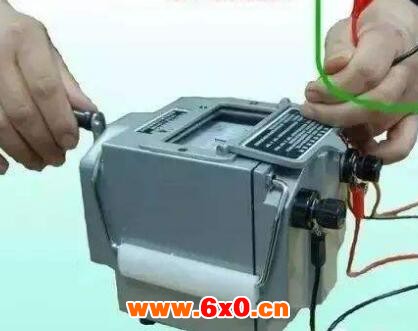

    （5）测量时，对于手摇发电机应由慢到快，转速应达到120r/min，并注意需要保持匀速，最少使指针稳定；如果是电子式的，当然就无需摇了。

    （6）在测量电缆的缆心与缆壳的绝缘电阻时，除缆芯接兆欧表L（线），缆壳接E（地）接线柱外;

    还要将电缆芯、壳之间的内层绝缘物接G（屏蔽）接线柱，以消除因表面漏电而引起的误差。

    按测出来的值怎么样算正常呢？

    380V电动机至少要大于0.5MΩ。

    3-10KV电动机最小需要300MΩ。

    20-35KV电动机最小需要400MΩ。

    63-220KV电动机最小需要800MΩ。

    500KV电动机最小需要3000MΩ。
