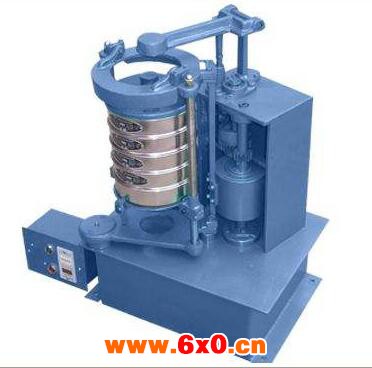

震击式混凝土振筛机主要由传动、摆动、震击、夹紧机构及电器等部分所组成。
本机由电动机通过主轴，传动轴带动齿轮，由蜗轮再带动凸轮；
主偏心轴带动两个副偏心轴，从而使筛座具有回转及震击双重运动。
震击式混凝土振筛机使用和保养：
开机前，拧出上螺栓，加足润滑油，用20号普通机油5公斤为宜，装筛时先将钮紧螺栓左旋以松动开筛盖故地功能顶杆。
然后连同筛盖往上提，然后右旋固定就可置套筛与筛托盘上，再将拧紧螺栓左右松开往下压并右旋使之固定即可工作；
根据工作需要，需要常开可将旋钮转至常开位，需要定时工作可将旋钮转至要求定时位；
需要途中停机，应切断电源开关，让定时钟自行转至停止位置，不可强行扭回。
本机保养简单，每隔6个月更换机油一次，使用时注意避免盖板上的7根导杆的变形。
震击式混凝土振筛机使用说明：
在安放分样筛时，应按照筛孔大小顺序叠放，同时另加一个筛子底盘。
将需要分析化验的物料倒入zui上层的筛内盖好筛盖；
然后按放在振筛机座内反时针旋转夹筛盘上的提手柄，将整个夹筛盘向下滑在套筛上；
然后再顺时针旋转夹筛盘上的提手柄其内的顶杆轴夹紧支承套，将整套分样筛固紧。
将振筛机上的定时器旋钮拔到筛分所需时间打开电源开关。
振筛机就会开始工作初次工作时如无上下振击，因电机倒转，请将电源线头调换一下。
震击式混凝土振筛机参数：
筛子直径：300mm-200mm。
筛子叠高：440mm。
筛座震幅：8mm。
筛摇动次数：221次/分。
震击次数：147次/分。
回转半径：12.5毫米。
电机功率：0.37千瓦。
电机转速：1400次/分。
外形尺寸：（长*宽*高）600*400*800毫米。
总重量：120kg。
震击式混凝土振筛机工作原理：
本机有电动机通过传动轴，蜗轮付带动摆动架上的主偏心轴旋转；
从而又连带动其他两个付偏心轴回转使整个筛组的摆动得到半径，也等于偏心距的平面周围摆动。
同时在同一台电动机带动另一对蜗轮付通过凸轮，顶杆装有筛组的摆动架；
周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摇动的同时进行振击。
安装与调试：
本机可以不用水泥基础直接安放水泥地面上开动；
也可以安装在水泥基础上，基础螺钉尺寸：其厚度300毫米。
基础露出地面高度及大小或与地面相平，根据具体使用需要而定，按电工规程安装电路与接地；
安装完毕接通电源后电动机回转方向与箭头相同，就有震击运动；
若相反则电机空运转，此时可换接线头，方能正常开动。
