　　一、智慧消防解决方案介绍

　　智慧消防解决方案运用大数据、物联网等技术，汇聚多方数据，构建消防大数据汇聚与支撑平台，研发贯穿隐患排查、防火监督、灭火救援、后勤管理、大数据创新应用的消防应用系统。实现各项消防业务工作流程化管理和协同运作，落实消防安全责任制，提高各消防责任方的消防科技水平，促进消防工作社会化的贯彻与实施，全面提升消防安全水平。力安科技智慧消防平台主要有两大系统：智慧消防物联网系统和智慧用电安全管理系统。

　　二、智慧消防建设方案及系统组成

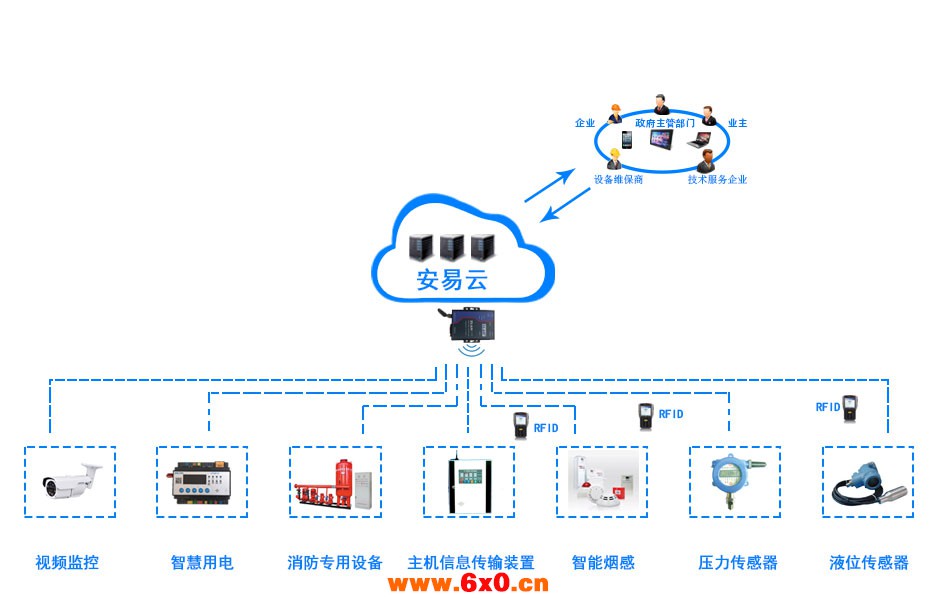

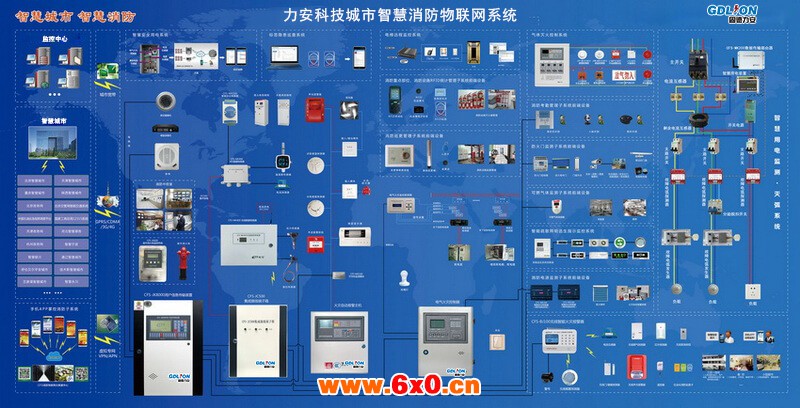

　　力安科技智慧消防系统（智慧消防物联网系统解决方案）是城市消防远程监控系统“升级版”，综合利用 RFID（射频识别）、无线传感、云计算、大数据等技术，依托有线、无线、移动互联网等现代通信手段， 整合已有的各数据中心，扩大监控系统的联网用户数量， 完善系统报警联动、设施巡检、 单位管理、消防监督等功能。 在传统监测火灾自动报警系统的运行状态及故障、报警信号基础上，利用智慧消防管理系统云平台图像模式识别技术对火光及燃烧烟雾进行图像分析报警；监测室内消火栓和自动喷淋系统水压、高位消防水箱和消防水池水位、消防供水管道阀门启闭状态、防火门开关状态，利用单位视频监控系统监控安全出口和疏散通道、消防控制室值班情况； 接入电气火灾监控系统或装置，实时监测漏电电流、线缆温度等情况； 研发手机 APP 系统， 动态监控、立体呈现联网单位消防安全状态，全面提升社会单位消防安全管理水平和消防监督效能。

　　1、消防数据采集系统

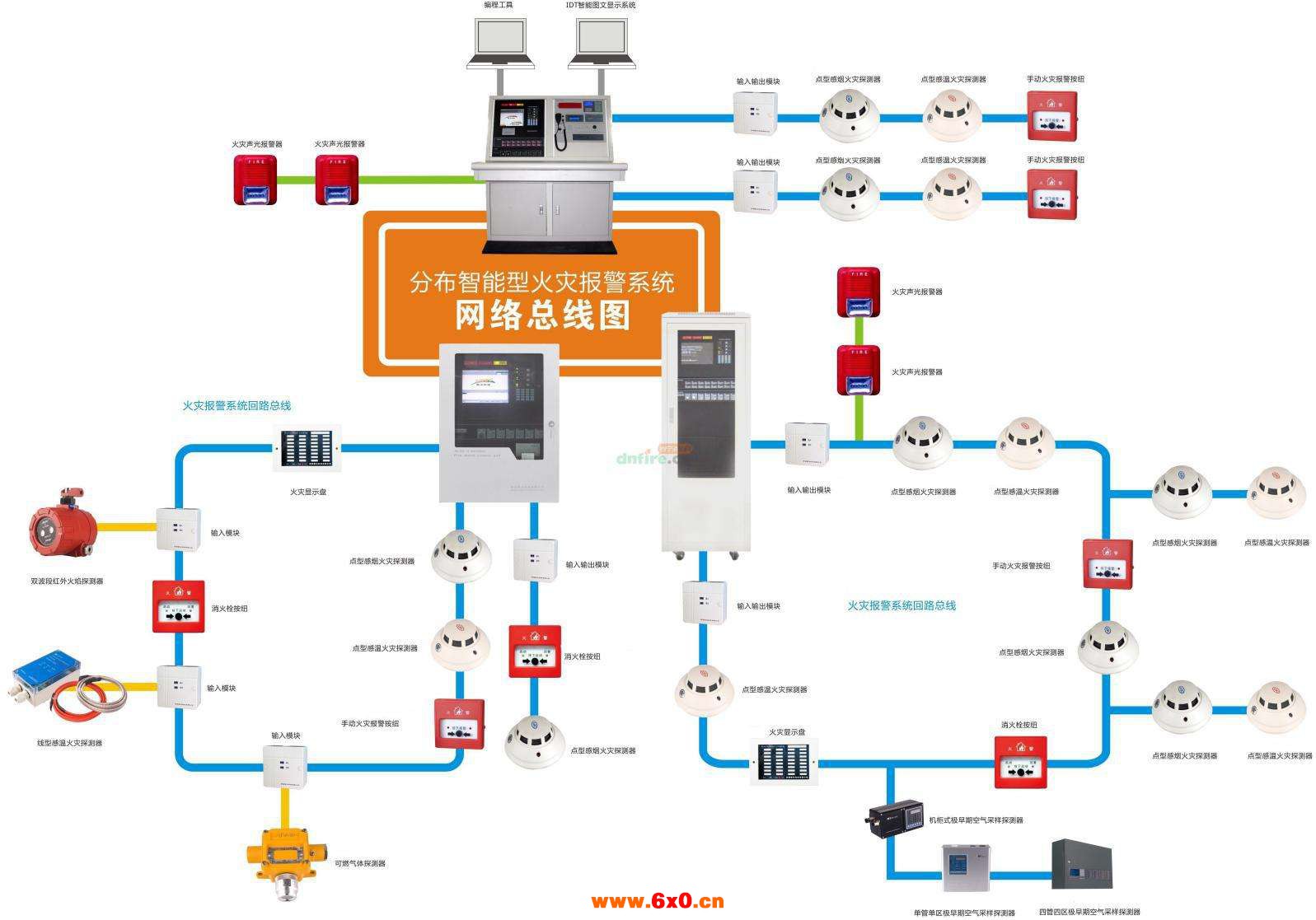

　　1.1、火灾自动报警主机子系统

　　通过用户信息传输装置采集联网单位内前段感知设备的报警信息及运行状态信息，发送至受理中心以及社会单位消防责任人手机上。管理人员、领导可以通过手机客户端随时随地掌握本单位消防设施状况。

　　1.2、消防控制室远程查岗可视化监管子系统

　　实现消防控制室远程查岗。政府、行业主管部门、消防部门可以通过平台查看消控室人员配备情况以及24小时在岗情况。可快速有效的处理对火灾前期情况进行预警研判。

　　1.3、安全隐患巡查系统

　　实现对日常安全巡查计划派发、执行、隐患上报，整改申报。同时提供了消防重点部位以及消防设施的检查标准，解决了巡检人员“不会查”、“不愿查”的问题。让巡查明确到人，到事。

　　2、消防业务应用系统

　　2.1、电子地图展示子系统

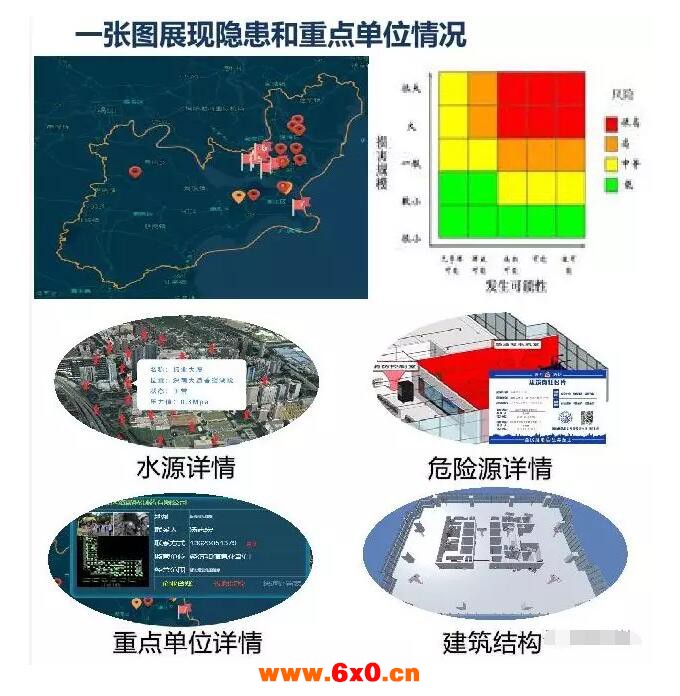

　　通过电子地图三色预警，体现出消防隐患的强弱关系。通过行政区域搜索，可以完成对管辖区域消防隐患维度的统计分析。

　　2.2、消防户籍化子系统

　　可以采集各地区、行业、单位消防安全状况的基础数据，形成行业系统、单位类别、消防检查、消防从业人员、火灾隐患等消防基础数据库，做到一人一档，一案一档，一物一档、一户一档。

　　2.3、全民消防安全大培训子系统

　　实现远程教育和全民培训的功能。解决了培训对象人员分散难以集中的问题。参训人员可随时随地通过电脑或手持APP学习消防法律法规，观看火灾案例、消防新闻等咨询，可以正对不同社会单位不同岗位人群，有针对性的推送培训内容，用考试来检验培训效果，实现了消防培训。

　　3、智慧消防大数据研判系统

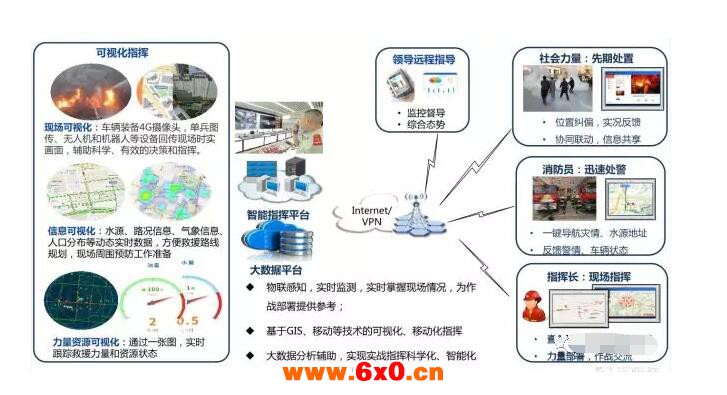

　　消防大数据研判系统按照红、黄、绿三色等级划分。通过综合评分了解所管辖单位具体的消防安全管理情况，了解区域内单位消防情况是否落实，为政府、消防管理部门、行业主管部门人员落实工作提供依据。消防大数据研判系统主要危化品风险评估模块，出租房风险评估模块、灭火救援辅助决策模块等构成。

　　4、消防水压监控系统

　　消防水压远传模块，　本款水压表，具有是实时监测消防水的压力功能，从而确定消防水的正常与否。

　　水压表分为两部分，如下示意图，一部分是水压探头，另一部分是主机。

　　水压探头主要任务是把当前水的压力检测出来，实时的传送给主机处理。

　　主机部分由采样电路、微型处理器以及无线发射部分组成，采样电路把前端的水压探头送过来的模拟信号转变为数字信号，交给微处理器运算和分析，微处理器处理完后，把信号传给无线发射模块，经天线发射到空中，由运营商把信号接收后，传输到后台的服务器，进行进一步数据分析和处理。

　　接线方式：

　　水压表：只有一根信号线，连接到主机；

　　主机连：有两根线，一根接探头送过来的信号线，一根是电源线，连接220V交流市电。

　　5、智慧电气火灾监控系统

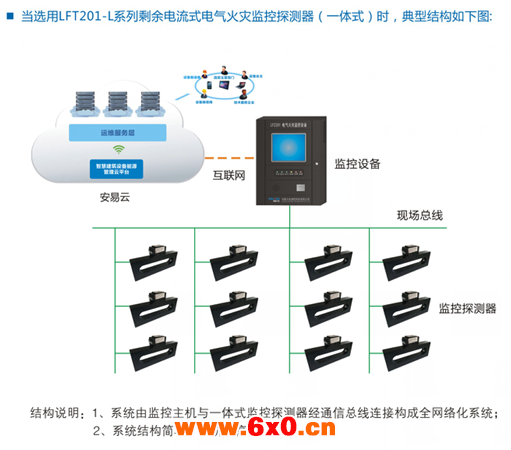

　　智慧电气火灾监控系统所采用剩余电流式/测温式电气火灾监控探测器使用成熟的总线技术，工作稳定可靠，应用方式灵活，布线简便，探测器可准确采集通过剩余电流互感器的电流值或温度传感器温度值。当达到预先设定的剩余电流值或温度报警值时，探测器会将信息上传给电气火灾监控设备，有灯光指示，并执行电气火灾监控设备下达的命令。探测器具备自检功能，能检测探测器的功能是否正常，如有故障能及时上传给电气火灾监控设备，有助于故障的定点排除。

　　产品功能及特点：

　　数字化总线通信，报警响应时间短

　　剩余电流报警值可通过电气火灾监控设备设置，应用灵活

　　探测器编码地址可通过电子编码器设置，调试方便

　　探测器可检测剩余电流、故障检测，功能强大

　　探测器可满足剩余电流与温度监测功能，可与监控设备进行联网，又能与火灾报警主机连接

　　探测器具有报警及输出控制功能

　　主要技术参数：

　　工作电压：DC15V～

　　工作电流：

　　报警工作电流：报警漏电流范围20mA到1000mA任意级可设

　　报警温度范围：55℃到140℃任意级可设

　　过线电流：

　　过线电压： ＜

　　过线额定频率：

　　总线接口：< 无极性二总线

　　响应时间：＜1s

　　使用环境温度：< -10℃～+50℃

　　相对湿度：< ≤95%，不凝露

　　外壳防护等级：

　　编码方式：< 电子编码（1～

　　6、智慧消防电源监控系统

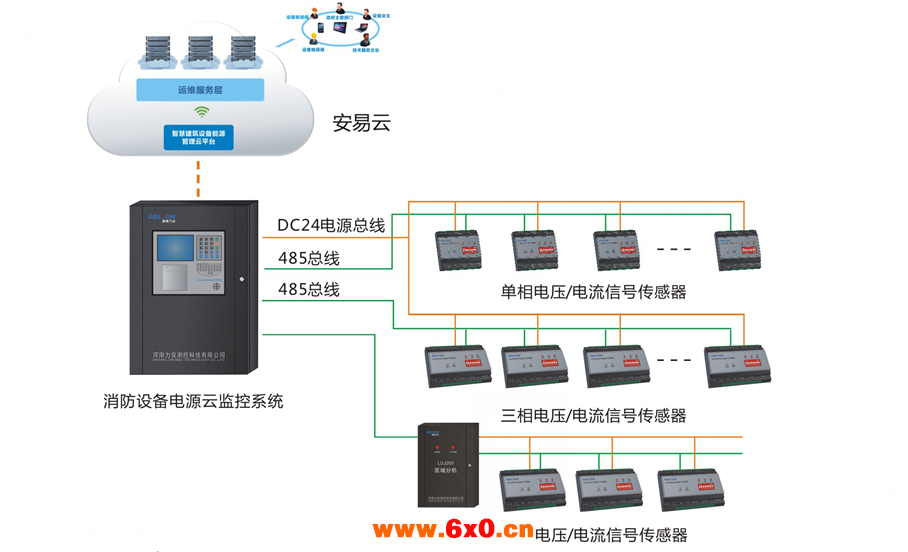

　　消防设备电源监控系统由消防设备电源状态监控器，电源总线，通讯总线和其连接的电流信号传感器、电压信号传感器、电流/电压信号传感器、中级模块箱等设备组成，通过传感器对消防设备的主电源和备用电源进行实时检测，从而判断电源设备是否有过压、欠压、过流、断路、短路以及缺相等故障。当故障发生时能快速在监控器上显示并记录故障的部位、类型和时间，并发出声光报警信号，从而有效保证了火灾发生时消防联动系统的可靠性。

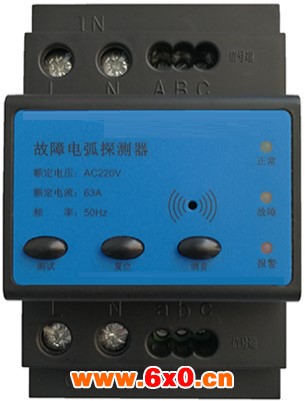

　　电弧故障断路器

　　电气火灾监控系统由电气火灾监控设备、剩余电流式电气火灾监控探测器、测温式电气火灾监控探测器、故障电弧探测装置共同组成。探测器和探测装置可通过RS485总线与监控设备进行数据交换，实现对电气线路火灾隐患的实时监控。多台监控设备可通过总线连接到消防中控室，实现对所有监控区域的电气火灾监测。

　　产品功能及特点：

　　● 电弧故障断路器是一种智能化的电路保护器，它可以检测并识别线路中的故障电弧和正常工作电弧；

　　● 预防电气线路中的接触不良、绝缘不良等电弧故障引起的火灾隐患；

　　集合五大功能：

　　● 电弧故障保护

　　● 过载保护

　　● 短路保护

　　● 过压保护

　　● 浪涌抑制

　　7、智慧消防预警系统

　　7.1、智慧消防数据网关

　　1）设备概述：

　　智慧消防数据网关能够通过RS232/485、RS422、CAN总线和打印机并口等数据接口与多种设备相连：

　　（1）建筑火灾自动报警系统相连，接收火灾自动报警系统输出的各种数据（如：火灾报警信息、运行状态信息等）

　　（2）电气火灾预警系统的输出各种电气预警信息

　　（3）消防水压监控系统输出的水压监控信息

　　（4）可燃气体探测系统输出的可燃气体浓度及预警、报警信息

　　并通过传输网络将数据传输至远程监控管理中心；设备支持多种通讯方式，包括TCP/IP专用网络或公共网络、GPRS移动数据网络、3G数据网络等网络传输方式。

　　3）规格参数：

　　设备TCP/IP通讯方式支持10M/100M自适应；支持自动获取IP功能；网线接口内建 2KV 浪涌保护，以保障系统安全可靠。

　　设备支持断电保存数据功能，设备存储的各类信息记录不少于2000条，并在掉电情况下不丢失记录信息。

　　设备GPRS移动无线网络通讯方式采用了zui新控制芯片，保障了连接的稳定可靠，不会出现连接断开后无法重新连接等传输不稳定的情况。

　　设备与监控管理中心之间可支持支持以下几种通讯链路：

　　以太网通讯方式；

　　光纤以太网通讯方式；

　　等常用的2G/3G通讯方式；

　　主电：AC 220V 50Hz（1A） ；

　　电压变化范围：（187V~242V）；

　　备电：12V7.0AH铅酸蓄电池；

　　功耗：<15W；

　　外形尺寸（长×宽×高）：400mm×114mm×562mm？？？？；

　　安装方式：壁挂；

　　环境温度：0℃～40℃；

　　相对湿度：≤95%，不凝露

　　8、消防应急照明和疏散指示系统

　　8.1、自检功能

　　系统采用24H不间断自检，及时、准确地显示所有的消防应急标志/照明灯的运作情况，已有故障发生，其故障类型、所在位置立刻以声光方式提示值班人员，降低了维修管理成本，消除了疏散指示盲区，提高了设备的可靠性和大楼的安全性。

　　8.2、智能逃生指示功能

　　系统可根据具体情况，按自动或手动程序控制和改变疏散指示标志/照明灯的指示状态，更准确、安全、迅速地指示逃生线路。火灾时，系统对疏散标志灯的指示方向作出正确调整，配合采用频闪、地面或墙面上嵌装的疏散标志灯，给逃生人员以视觉等感官的刺激，指引安全逃生方向，加快逃生速度、提高逃生成功率。

　　8.3、消防联动功能

　　智能消防应急逃生指示系统可与火灾自动报警系统的火灾报装置、火灾应急广播联动同步，起到相互配合，有利于及时疏散。

　　三、平台优势

　　1、数据缓解警力

　　消防管理工作繁重，人员紧缺，以技术代替消防人工保姆式方式，以大数据有效指导消防部门的督导压力，有效提升管理效能。

　　2、长效服务能力

　　依据消防物联网运行沉淀的海量消防数据，通过机器学习以及人工智能的手段，长期为监管者和单位提供火灾预警、研判服务。

　　3、数据界定责任

　　通过大数据分析，厘清政府和相关职能部门在火灾事故责任中的定性、追责问题。为消防部门“尽职免责”提供依据。

　　力安科技智慧消防解决方案，针对消防远程监控、消防水源、家庭、车库、用电安全、智慧巡查等方方面面进行全面火灾安全管控，实现火灾风险“管得住”、火灾隐患“灭的早”、火灾现场“灭得好”、消防责任“理得清”。目前平台在全国多个省份和地市的消防安全领域得到应用与实践，助力消防部门保障广大人民群众的生命和财产安全。同时，公司多元化消防安全产品广泛应用于在大型超市、商城、机场、展览馆、酒店、医院、车站、车库、住宅、学校、医院、宾馆、剧院、办公厂房等的公共场所，产品得到了用户的广泛的认可。
