数字万用表中的电压及电流测量电路

来源:网络  作者:网络转载   2019-10-04 阅读:964

  数字万用表可用于测量多种电路,今天小编将详细列举两种:电压,电流测量电路,一起来看围观吧~下文仅供参考:
  1.数字式万用表中的直流电流测量电路
  直流电流测量电路共设7挡:20μΩ、200μΩ、2mΩ、20mΩ、200mΩ、2Ω和20Ω,其中20Ω挡专用一个输入插孔。测量电路如图所示。二极管起双向限幅过压保护作用,选用1N4148(1Ω/400V)硅塑封整流二极管。当输入电压低于桂二极管的正向导通压降时,二极管截止,对测量毫无影响。一旦输入电压大于0.6~0.7V时,二极管就立刻导通,从而限制了仪表的输入电压。FU为2Ω/250V快速熔丝管,起过流保护作用。

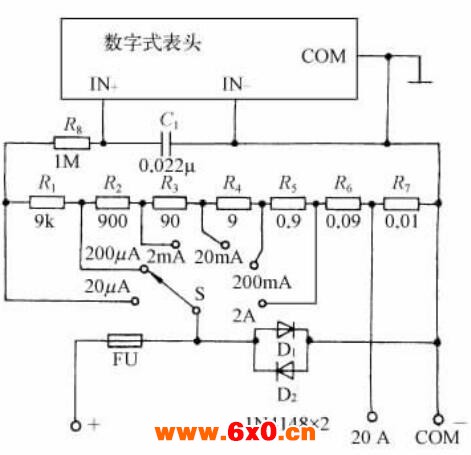

  多量程直流电流测量电路

  R1~R7组成分流器,总电阻为10kΩ。其中,R1~R7选用精密金属膜电阻(误差为±0.5%),R5和R6采用精密线绕电阻。因为20Ω插孔的工作电流很大,所以分流电阻沁使用一根锰铜丝电阻(温度系数小),其冷态电阻为0.01Ω,我们可以算出其满量程时的耗散功率为4W。由于20Ω挡未加保护装置,为避免损坏锰铜丝电阻,建议用该挡测量最大输入电流(20Ω)时的时间应不超过15s为宜。

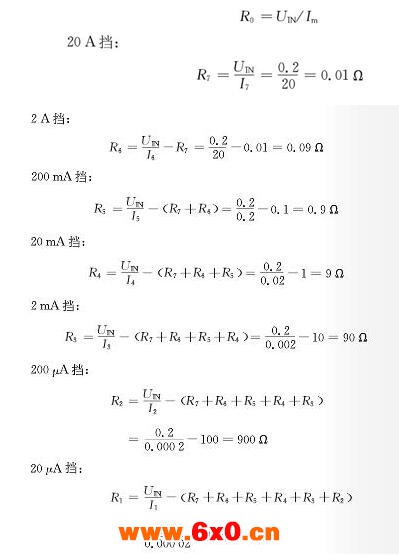

  设Im为量程电流,UIn为数字式表头输入电压满量程值,则各挡分流电阻(取样电阻)的阻值可以根据下述公式计算:




  2.数字式万用表中的直流电压测量电路
  数字式万用表的直流电压挡(DCV)—般用200mV、2V、20V、200V及1000V5挡,基本量程设计为200mV。直流电压测量电路如图所示。由R1-R5构成精密电阻分压器,总电阻为10MΩ可将0~1000V的被测直流电压一律衰减到200mV以下,再送至200mV基本表进行测量。R1-R5均采用误差为±0.5%的金属膜电阻。

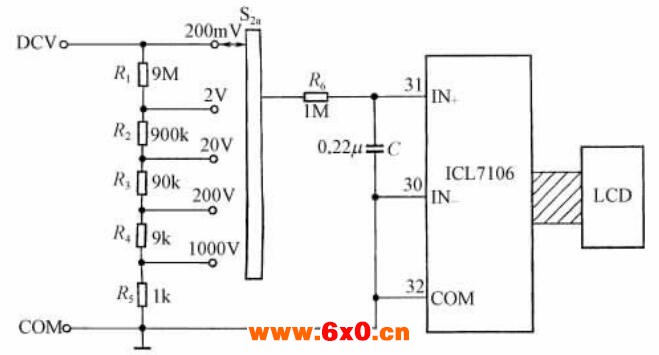

  直流电压测量电路

  需要说明以下几点:
  ①各电压挡的输入电阻均为10MΩ这是考虑到ICL7106型单片31/2位A/D转换器的输入电阻RIN=102Ω=10000MΩ(典型值)。在设计多量程数字电压表时,一般选仪表的输入电阻RIN=0.001rIN=10MΩ,使RI》RIN,因此可完全忽略RIN对信号的分流作用。
  ②为了节省数字式万用表中的元件,在测量交流电压时也可借用
  直流电压挡的精密电阻分压器。此外,上述分压电阻还兼作电阻挡的标准电路。考虑到直流电压只有5挡,而电阻共有6挡(200Ω、20kΩ、200kΩ、2MΩ、20MΩ)R5实际上由100Ω和900Ω电阻串联而成,其中的100Ω由电阻可用为200Ω电阻挡的标准电阻(电阻挡的标准电阻值应等于该电阻量程的一半)。
  ③由于R1的电阻值很高,为便于校准电阻值,经常采用两只配对电阻串联成9MΩ;也有的数字式万用表是用一只高阻值同定电阻和一只低阻值的可调电阻串联成R1的。
  ④为了滤除输入端的高频噪声,某些数字式万用表在直流电压挡的分压器上还并联一只几十皮法的小电容。
