数字万用表的结构特点

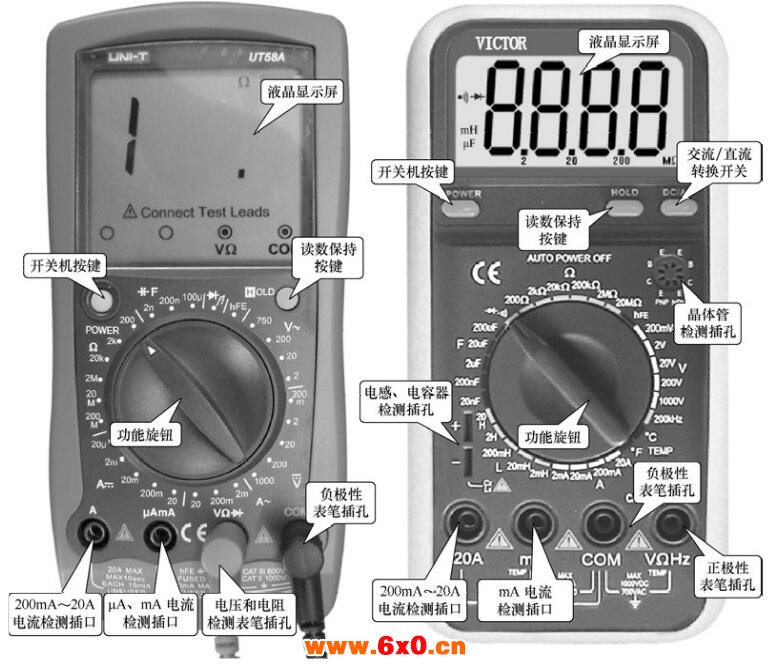

　　数字式万用表与指针式万用表相比，其灵敏更高、准确度更高、显示清晰、过载能力强、 便于携带、操作简单，广泛用于各类电路的检测中。图为典型数字式万用表的结构图, 由图可知，数字式万用表主要是由液晶显示屏、开关机按键、读数保持按键、交流/直流转换开关、表笔插孔以及红表笔和黑表笔等组成。

　　数字式万用表也称数字多用表（DMM，是采用先进的数字显示技术构成的，它是将所有测量的电压、屯流、电阻等测量结果直接用数字形式显示出来的测试仪表，其显示清晰、直观,读取准确，既保证了读数的客观性，又符合人们的读书习惯。许多数字式万用表除了基木的测量功能外，还能测量电容、电感、晶体管放大倍数等，是一种多功能测试仪表。
　　现在，许多数字式万用表还添加了以下标志符显示功能。
　　1、单位符号
　　例如：nV、μV、mV、V、A、μA、mA、A、mΩ、Ω、kΩ、MΩ、Hz、kHz、MHz、pF、nF、μF、μH、mH、H。
　　2、测量项目符号
　　例如：AC交流、DC直流、LOQ低阻、、LOΩ逻辑电平、MEM记忆。
　　3、特殊符号
　　例如：读数保持符号HOLD或H、自动量程符号ATUO、10倍乘符号x10等。有些数字式万用表在LCD液晶显示屏的小数点下而设置了量程标志符，例如：小数点K边显示为200时，表明所对应的量程为200的数值。
　　为了解决数字显示方式反映被测电量连续变化的过程和变化的趋势的问题，近年来许多数字式力用表设置了带模拟阁形的双显示或多重显示模式。这类力用表更好地结合了数字式万用表和指针式万用表的显示优点，使得数字式万用表的使用测量更加方便。并具有显示清晰亢观，读数准确，准确度高，测试功能强，测量范围宽，测量速率快，输入阻抗高，微功耗等特点。
