两种万用表测量二极管的方法

　　我相信很多人对二极管都不陌生，二极管可以用万用表的二极管档进行检测，那么万用表又分为指针型和数字型万用表，具体应该怎么进行操作呢，此文小编给大家详细说明一下：
　　1、用指针型万用表检测二极管
　　采用指针型万用表测量二极管的正向电阻时，应将黑表笔接二极管的正极，红表笔接二极管的负极，而调换表笔后就可以测量二极管的反向电阻。普通二极管的正向电阻的阻值范围多为3~8KΩ，反向电阻的阻值应为无穷大。

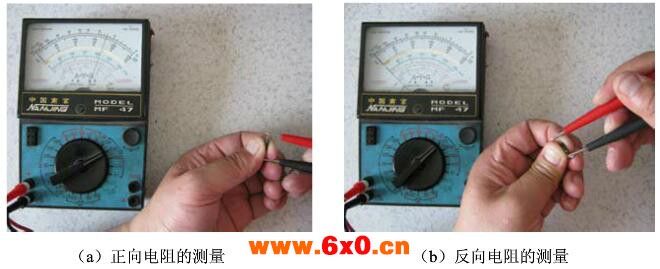

　　非在路检测：将万用表置于“Rx1k”挡，用黑表笔接二极管RM11的正极，红表笔接它的负极，所测得正向电阻的阻值为7.2kΩ左右，如图1所示；将万用表置于“Rx10k”挡，调换表笔测量它的反向电阻的阻值为无穷大，如图2所示。若正向电阻的阻值过大或为无穷大，说明该二极管导通电阻大或开路；若反向电阻的阻值过小或为0,说明该二极管漏电或击穿。

　　在路检测。如图所示，将万用表置于“Rxl”挡，测二极管的正向电阻，阻值应为十几欧，而反向电阻的阻值应为无穷大。若正向电阻的阻值过大，则说明该二极管导通电阻过大或开路；若反向电阻的阻值过小或为0,则说明该二极管漏电或击穿。
　　2、用数字型万用表检测二极管
　　采用数字型万用表测量二极管时，先应采用二极管挡，将红表笔接二极管的正极，黑表笔接二极管的负极，所测的数值为它的正向导通压降；调换表笔后就可以测量二极管的反向导通压降，一般为无穷大。采用数字型万用表检测二极管也有非在路检测和在路检测两种方法，但无论哪种检测方法，都应将万用表置于“二极管”挡。

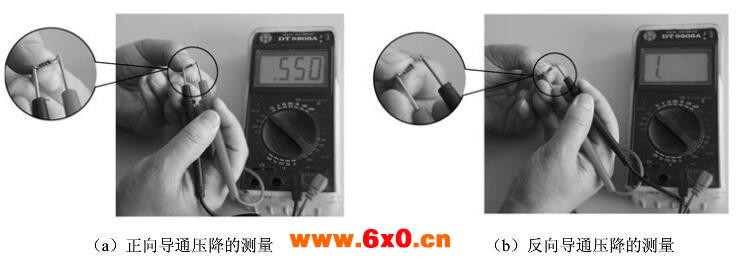

　　非在路检测普通二极管时，将数字型万用表置于“二极管”挡，红表笔接二极管的正极,黑表笔接二极管的负极，此时屏幕显示的导通压降值为“0.5~0.7”，如图(a)所示；调换表笔后，导通压降值为无穷大（大部分数字型万用表显示“1”，少部分显示“OL”)，如图(b)所示。若测试时数值相差较大，则说明被测二极管损坏。
