指针式万用表的性能参数

　　指针式万用表主要是由刻度盘，指针，表头，功能旋钮，各种检测后插孔，以及正负极等等构成的，我想对于万用表大部分人还是熟悉的，想要真正使用好万用表，一定要了解该产品的性能参数，下面就给大家普及下万用表的性能参数：
　　1、最大刻度和误差和误差

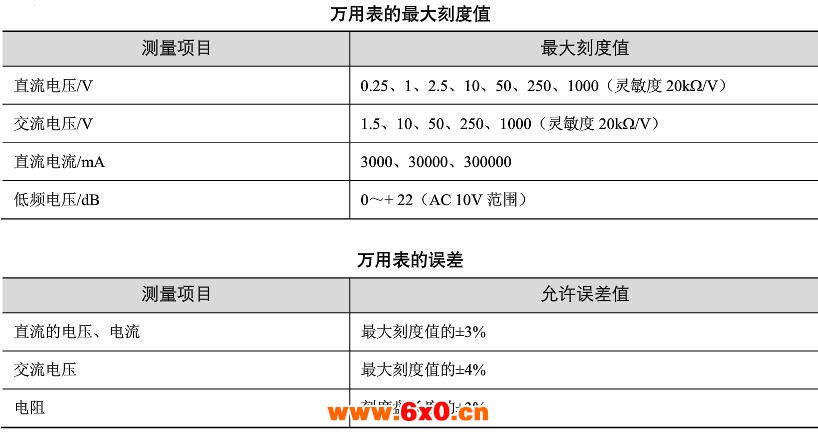

　　通常以万用表的最大刻度值和万用表的允许误差来表示万用表的性能。万用表的最大刻度值和误差如下图所示。

　　2、准确度和基本误差

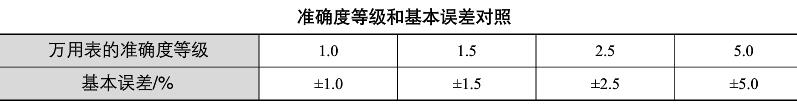

　　准确度一般称为精度，表示测量结果的准确程度。基本误差的表示方法是以刻度尺上量程的百分数表示，刻度尺特性为不均匀的应以刻度尺长度的百分数表示。准确度等级和基本误差对照表如下。

　　3、升降变差
　　当万用表在工作时，通过万用表的被测量由零平稳地增加到上量程，然后平稳地减小到零时，对应于同一条分度线的向上（增加）向下（减少）两次读数与被测量的实际值之差称之为“市值的升降变差”，简称变差，即

　　式中：
　　△A—万用表指示值变差
　　A'0—被测量平稳增加（或减小）时测得的实际值
　　A"0—被测量平稳减小（或增加）时测得的实际值
　　万用表的变差与表头的摩擦力矩有关，摩擦力矩越大，则万用表的升降变差就越大，反之则小，当表头摩擦力矩很小时，A0'≈A"0,则升降变差△A≈0可忽略不计。
　　万用表的示值升降变差不应超过基本误差。
　　4、指针不回零位
　　万用表指针不回零位也与表头的摩擦力矩有关，摩擦力矩越小，则指针不回零位也越显著,反之则小。万用表指针不回零位可与力万用表升降变差同吋测出。当被测量从刻度尺上量程平稳地减小到零位时，万用表指针不回零位不应超过下式中的r（mm）

　　式中：r—指针不回零位的距离（mm）
　　K—万用表各量程中最高准确度等级的数值
　　L—刻度尺弧长（mm）
　　当指针式万用表的精度相同而弧长不同时，指针不回零位距离不一样。弧长相同而精度不同时指针不回零位的距离也不一样。这说明万用表指针不回零位的距离，是随着万用表的不同精度和不同弧长而异。精度越高和弧长越短则指针不回零的距离越小，反之则大。
　　5、倾斜误差
　　万用表在使用过程中，从规定的使用部位向任意方向倾斜时，所带来的误差，称之为倾斜误差。倾斜误差主要是由于表头转动部位不平衡造成的，但也与轴尖和轴承之间的间隙大小有关。钙外倾斜误差的大小也与指针长短有关，同样的不平衡与倾斜，小型万用表的倾斜误差就小，大型万用表由于指针长和轴尖与轴承间隙大而倾斜误差大。在万用表技术条件中规定，当万用表自规定的工作位置向一方倾斜30°时，指针位置应保持不变。
　　6、阻尼时间
　　万用表动圈的阻尼时间，在技术条件中规定不应超过4s。
　　7、调零
　　万用表的调零器，是用以将表头指针调节到刻度尺的零点上。技术条件中规定，当旋动调零器时，指针自刻度尺零点向两边偏离应不小于刻度尺弧长的2%，不大于弧长的6%。
