气相色谱仪气路系统中几种阀门所起到的作用

　　气相色谱仪气路系统的零部件主要有压力表，汽化器，色谱柱，检测器，稳压/稳流阀，减压阀，流量计等等。这些零部件对气路系统有着许多的要求，要求气密性好，稳定性能好，计量准确，柱效优良等等。接下来介绍一下几种阀的在系统中起到的作用：
　　1.减压阀
　　主要就是把钢瓶流出的高压气体减到所需的药理，最高进口压力一般允许15MPa，出口压力一般控制在0.6MPa以下，氢气减压阀的出口压力则需控制在0.25MPa（2.5kg/cm?）以下。须注意切气体不同所用的减压阀也应不同，避免事故发生。
　　氧气减压阀严禁接触油脂，避免事故发生，氢气减压阀的接头为反向螺丝，安装时需要加小心，使用前应将钢瓶接口和减压阀接头上的灰尘污物去除后才能安装，使用时需缓慢调节手轮，使用后必须旋松调节手轮和关闭钢瓶阀门。
　　2.稳压阀
　　调节气体流速和用于稳定流程中的气体压力，当阀针开启一定位置且系统内的气压达到平衡后，如果出口压力发生微小变化时，随即B腔气压也发生变化，那么，波纹管则发生伸长或收缩作用，此时经连动杆也就调整了阀针与阀座之间的间隙，从而使系统内的压力回复到原有的平衡状态。
　　3.稳压阀
　　稳定气体流速，在程序升温过程中，因柱子对气流的阻力随温度上升而增加，致使柱后气体流速发生变化，造成基线漂移。
　　其工作条件必须满足保证气体入口恒力恒定，因此在气路系统中稳流阀均串接在稳压阀的后面。
　　4.六通阀

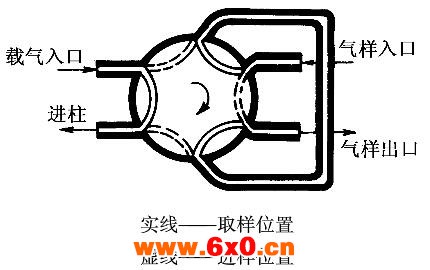

　　气相色谱分析中一种常用的进样装置，用六通阀进样不但操作简单，而且重现性好。其类型主要有两种，最长用的就是平面式的，取样和进样时的气体通路如下图：
