数字存储示波器的组成部分

来源:网络  作者:网络转载   2019-10-04 阅读:633

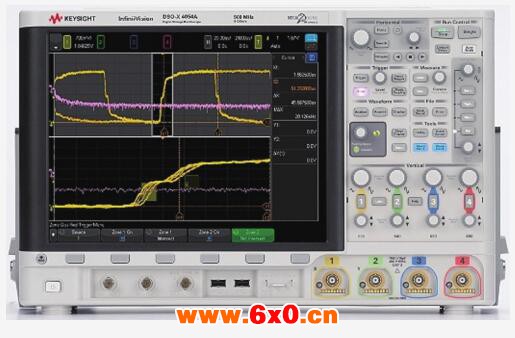

  随着芯片技术的发展,现代的数字存储示波器功能越来越复发,也能够提供更强大的性能和测量分析功能,具备非常复杂的信号采集和信号处理系统,现代的数字存储器主要由五个部分组成(产品图如下):


  1、放大器衰减器
  信号通过探头或者测试电缆进入示波器内部,首先经过的-放大器和衰减器,对于数字存储示波器来说,前端的放大器和衰减器等电路还都是模拟电路,这部分原理和模拟示波器区别并不大,它们会决定其宽带(示波器的宽带单位Hz),目前市面上最高已经可以达到几十GHz了,超过100GHz带宽的实时示波器也正在研发中。
  2、模数转换
  通过前端的放大器和衰减器把信号调整到合适的幅度,就会进入到-数字化,这个过程就是通过ADC完成的,以很高的采样率对被测信号进行采样,把输入的连续变化的电信号转换成一个个离散的数字化样点。
  3、存储器
  采样率都很高,通常都在每秒钟几十亿次甚至几百亿次,虽然现在FPGA,DSP,CPU的工作速度和数据处理能力已经非常强大了,但是现在的技术仍然做不到一秒钟内实时处理完几十亿甚至几百亿个样点的数据。因此在ADC后面都有高速缓存,用来临时存储采样的数据,这些缓存也被称为内存。缓存的大小通常被称为内存深度,及样点数,也是关键指标之一,单位是Sample,决定了一次连续采集所能猜到的最大样点数。其内存是非常高速的缓存,或者是通过高速解复用芯片控制的告诉存储器,单位存储间的实现成本很高,因此扩展存储深度的价格非常昂贵。
  4、波形重建
  先把一段数据采集到告诉缓存中,然后停止采集,再由后面的处理器将缓存中的数据取出进行内插,分析,测量,显示。
  5、波形展示
  数据经过处理器中处理后,最红要显示在示波器的屏幕上才能被人眼所看到,显示屏可以采用CRT或者是液晶显示屏。
  小编结尾:
  示波器的发展趋势主要有几个方面:
  对于10GHz以上的示波器来说,宽带,采样率都在朝更高的地方发展了。
  对于1~10GHz的示波器来说,分辨率,低噪声,抖动等也将提升,对应提升产品的测量精度和分析能力。
  对<1GHz的示波器来说,除了简单的测试,生产教学,更多的是往多功能靠近,更加方便快捷及多功能。
