采样示波器的优点有哪些?

来源:网络  作者:网络转载   2019-10-04 阅读:638

  采样示波器是一类特殊的数字示波器产品,和其他产品一样,种类多其,使用也不尽相同,但是为了以较成本实现高带宽并提高测量精度,一些场合下会用到采样示波器,为了方便大家互相学习,小编整理了一些资料,将从几个维度来介绍这款产品的优点,以供大家参考和学习。
  一、产品简介:

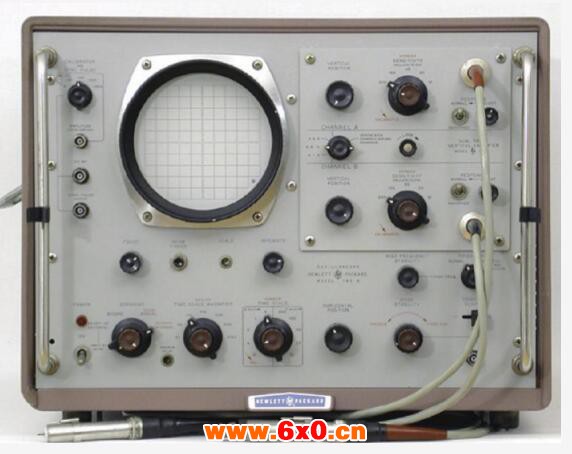

  采样示波器最早出现在20世纪60年代(产品图如下),该款产品虽然成本低,但是其带宽宽,测量精度高,固有抖动低等等,产品主要应用于高度芯片,高速光通信和计量三大领域,在当时这款示波器就已经能达到500MHz的带宽了。


  二、主要优点:
  1、宽带高
  由于采样示波器是通过多次重复采样重建信号的,及时被测信号频率很高,也可以通过很低的采样率逐点把信号重建出来。同时由于采样芯片前面没有模拟放大电路,不会限制信号宽带,固可以实现较高的测量宽带。
  2、成本低
  这款产品不需要ADC芯片,即使随着时代的革新,同样带宽情况下的采样示波器价格也要远远低于实时示波器。
  3、精度高
  由于采样示波器的ADC的采样率可以很低,可以使用较高位数的ADC芯片,目前大部分的数字采样示波器使用的ADC芯片的位数都为14或更高位,远远高于8位货10位实时示波器的分辨率,所以采样示波器因其噪声低,波形精度高而被广泛应用在高速芯片测量和计量等领域。
  4、可以直接进行光信号的测量
  产品采用模块化结构,有些模块有直接的光口输入,并内建光通信测量时要用到的标注滤波器,因此采样示波器在光通信以及光器件的测量领域也有大量应用。在这方面,实时示波器要远远低于采样示波器的使用程度。当然也弊,由于工作原因的限制,使用的场合却不像实时示波器那样,大致可以分为这几点:
  需要同步触发信号:必须体统一个被测信号同步的时轴或者分频式中做触发。否则就无法进行测量。
  不使用捕获单次货偶发信号:如果被测信号中有单词瞬态信号,那么采样器就很难捕获到;或者当有偶发的信号出现频率很低时,则需要累积非常长时间的数据才能观察到。
  不适用板上电路调试:采用同轴的SMA接口或者光口作信号输入,一般有探头,虽然也可以通过一些外部的供电和转换电路链接实时示波器探头,但是使用起来比较麻烦。建议测量PCB板上的信号还是以实时示波器为主。
