精密测量仪器之三次元

　　三次元的特点是高精度（可达到μm级）；万能性（可代替多种长度测量仪器）；可用于测量几何元素（除可测量二次元能测量的元素外，还可测量圆柱、圆锥），形位公差（除可测量二次元能测量的形位公差外，还包括圆柱度、平度度、线轮廓度、面轮廓度、同轴度）、复杂型面，只要三次元的测头能触及的地方，就可测出它的几何尺寸和相互位置，表面轮廓；并借助于计算机完成数据处理；以其高精度高柔性以及优异的数字能力，成为现代模具加工制造和质量保证的重要手段、有效工具。
　　有些模具在修改中，没有3D图档，可测量各个元素的的座标值，不规则曲面的轮廓，然后用绘图软件导出并根据测量元素做成3D图形，能进行快速而无误的加工与修改（座标设定后，可取任意点测量座标值）。

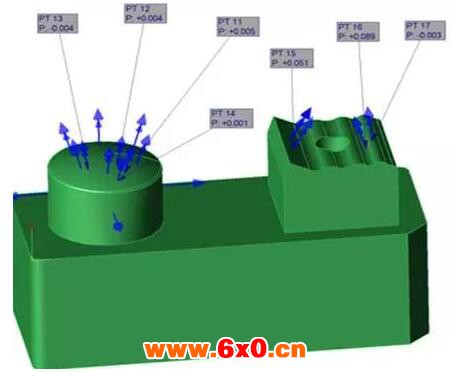

　　3D数模导入对比测量：加工完成的零件，为了确认与设计一致性或在装配fit模过程中发现配合异常，当一些曲面轮廓既非圆弧，又非抛物线，而是一些不规则的曲面时，无法进行几何元素测量时，可导入3D模型与零件对比测量，从而了解加工误差；因测量值是点对点的偏差值，能便于进行快速而有效的修正改善（下图所显示的数据为实测值与理论值的偏差）。
