用万用表对电阻器进行在路测量

　　电阻器阻值可以用万用表进行测量，通过在路测量电阻阻值是可以判定改元器件的好坏的，那么具体应该怎么进行测量呢？下面给大家进行介绍和分析一下:
　　一、在路测量方法：
　　这种测量方法是一种非常常用的测量方便，因操作简单和测量结果可信度较高，被人所喜爱。
　　首先将万用表的表挡拨至适合挡位，然后测量一次电阻器的阻值，并且记录，最后将红黑表笔互换引脚位置，进行测量记录，两次测量结果最大的一次，作为参考阻值。
　　二、在路测量结果分析
　　由于线路测量会受到周围电路的影响，其测量结果可能会出现差错，具体测量方法是这样：两支表棒搭在电阻器两引脚焊点上，测量一次阻值，红，黑表棒互换一次，再测量一次组织，取阻值大的一次作为参考阻值，再设R。
　　如果红，黑表帮互换后的两次测量结果一样，那么不必进行下列分析，最终测量结果就是测量的电阻值。
　　测得的阻值R分4种情况进行分析和判断。
　　1、R大于所测量电阻器的标称阻值，测试可判断该电阻器存在开路或阻值增大的现象，说明电阻器已损坏。
　　2、R十分接近所测电阻器的标称组织，此时可认为该电阻器正常。

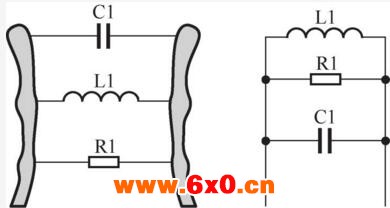

　　3、R十分接近零，此时还不能判定所测电阻器断路（通常电阻器断路现象不多），要通过进一步来检测来证实，如下图所示，在测得的结果中R便会十分接近零。

　　重要提示：因为线圈L1短接了电阻R1，测量时所测到的阻值是线圈的直流电阻，而线圈的直流电阻是很小的，这种情况下，可采取后面介绍的脱开检测方法来进一步检查。
