万用表的一些测量项目

　　1、万用表测量直流电压时指针摆动情况

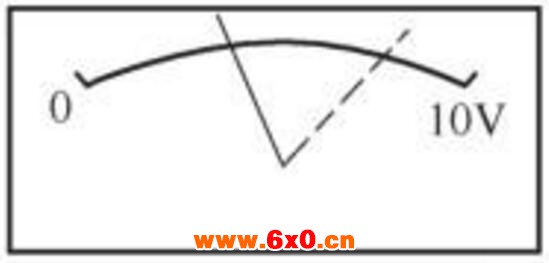

　　测量三极管集电极电流电压时候，如果给三极管加上交流信号，则指针会有左右摆动的现象，下图是指针式万用表测量时指针摆动示意图，对于测量整机直流电压和集成电路电源引脚直流电压，如果指针摆动，则说明电源性能差，内阻大。

　　2、万用表直流电压测量过程中的注意事项
　　2.1量程偏大

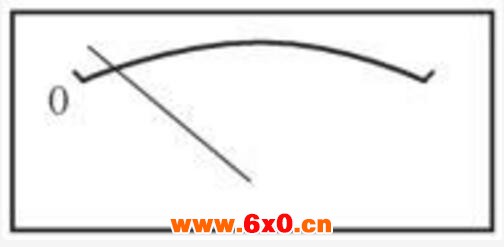

　　量程偏大情况下指针式万用表只是状态示意图，指针过分偏向左侧，这时的指示精度不够高，说明选择的量程偏大，应该减小一挡量程，使指示针落在表盘的中间区域。

　　2.2量程偏小

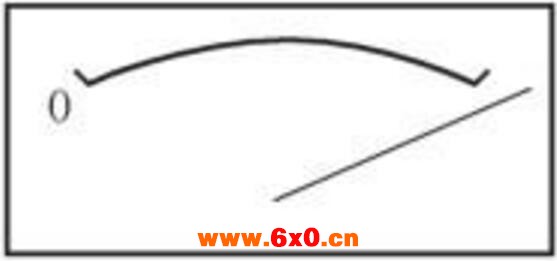

　　量程偏小情况下指针式万用表只是状态示意图，这时候指针刚好和偏大的情况相反，万用表指针过分的偏右，这时的只是精度也不够高，说明所选择的量程偏小，应该增大一挡量程，使只是指针落在表盘的中间区域。

　　2.3表棒极性接反了

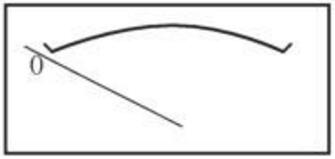

　　下图是表棒极性接反情况下指针式万用表示意图，指针偏出左侧的指示区域，说明测量时的红，黑表棒接反，应该调换红，黑表棒后再测量。在测量直流电压，直流电流时要注意红，黑表棒极性，红表棒接高位端。

　　3、万用表测量电路板直流电压方法
　　3.1电量电路中某点与地之间的直流电压，大多数的直流电压测量都是这种情况，具体操作方法是：将黑表笔接电路板的地线，红表帮接电路中所需要测量的点。
　　3.2测量电路中某两点之间（不是对地）的直流电压。
　　4、万用表测量直流高压方法

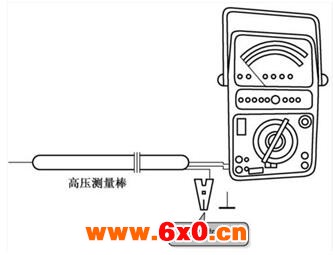

　　很多万用表可以直接测量小于2500V的直流电压，而且通过附加的高压探头可以测量更高的直流电压，这一直流高电压测量功能对测量电视机中的中压和高压非常有用。

　　在使用2500V测量功能时，黑表棒插在“COM“插孔中，红表棒插在专门用的”2500V“插孔中，在测量2500V以上的直流电压时需要使用专门的测量附件，测量中一定要注意安全，手指不要碰到表棒。
