智能电力监控系统 在杭州赛诺菲民生健康药的应用

来源:网络  作者:网络转载   2019-09-22 阅读:517

吴海英

安科瑞电气股份有限公司,上海 嘉定 201801







概述

杭州赛诺菲民生健康药业有限公司是世界著名医药企业之一 ,是赛诺菲-安万特与杭州民生药业有限公司共同组建的健康药业领域合资企业。主要从事OTC市场的销售。该合资企业将主要生产和经营维生素和矿物质产品。维生素和矿物质产品是中国非处方药市场中最大的一个类别,民生药业凭借其旗舰品牌21金维他,已在该领域拥有相当的实力。赛诺菲-安万特是全球第五大健康药业企业,并且不断通过并购,扩大其在全球健康药业领域的实力。民生赛诺菲的产品已经得到了众多老百姓的认可和支持。

杭州赛诺菲民生健康药业有限公司共有2个配电室(动力中心配电室、生产厂房及仓库配电室),2个配电室之间的距离约为70米,计划将配电值班室置于动力中心配电室隔壁。

根据配电系统管理的要求,需要对杭州赛诺菲民生健康药业有限公司2个配电室内所有低压配出线进行电力监控,电力监控平台置于配电值班室内,通过该平台可查看配电室内所有回路的实时数据,以保证用电的安全、可靠和高效。

Acrel-2000型低压智能配电系统,充分利用了现代电子技术、计算机技术、网络技术和现场总线技术的最新发展,对变配电系统进行分散数据采集和集中监控管理。对配电系统的二次设备进行组网,通过计算机和通讯网络,将分散的配电所的现场设备连接为一个有机的整体,实现电网运行的远程监控和集中管理。

1  系统结构描述

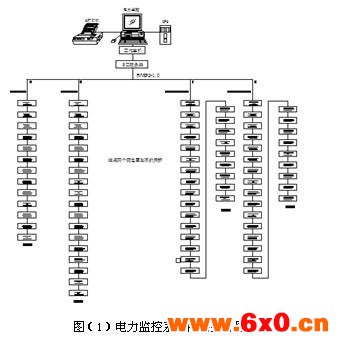

监控系统采用分层分布式结构,即站控层,通讯层与间隔层;如图(1)所示:

图(1)电力监控系统网络拓扑图

间隔设备层主要为:多功能网络电力仪表、开关量、模拟量采集模块和智能断路器等。这些装置分别对应相应的一次设备安装在电气柜内,这些装置均采用RS485通讯接口,通过现场MODBUS总线组网通讯,实现数据现场采集。

网络通讯层主要为:串口服务器,其主要功能为把分散在现场采集装置集中采集,同时远传至站控层,完成现场层和站控层之间的数据交互。

站控管理层:设有高性能工业计算机、显示器、UPS电源、打印机、报警蜂鸣器等设备。监控系统安装在计算机上,集中采集显示现场设备运行状况,以人机交互的形式显示给用户。

以上网络仪表均采用RS485接口和MODBUS-

RTU通讯协议,RS485采用屏蔽线传输,一般都采用二根连线,接线简单方便;通讯接口是半双工通信即通信的双方都可以接收、发送数据但是在同一时刻只能发送或接收数据,数据最高传输速率为10Mbps。

RS485接口是采用平衡驱动器和差分接收器的组合,抗噪声干扰能力增强,总线上允许连接多达32个设备,最大传输距离为1.2km。

电力监控系统主要功能

2.1  数据采集与处理

数据采集是配电监控的基础,数据采集主要由底层多功能网络仪表采集完成,实现远程数据的本地实时显示。需要完成采集的信号包括:三相电压U、三相电流I、频率Hz、功率P、功率因数COSφ、电度Epi、远程设备运行状态等数据。

数据处理主要是把按要求采集到的电参量实时准确的显示给用户,达到配电监控的自动化化和智能化要求,同时把采集到的数据存入数据库供用户查询。

2.2  人机交互

系统提供简单、易用、良好的用户使用界面。采用全中文界面,CAD图形显示低压配电系统电气一次主接线图,显示配电系统设备状态及相应实时运行参数,画面定时轮巡切换;画面实时动态刷新;模拟量显示;开关量显示;连续记录显示等。

2.3  历时事件

历时事件查看界面主要为用户查看曾经发生过的故障记录、信号记录、操作记录、越限记录提供方便友好的人机交互,通过历史事件查看平台,您可以根据自己的要求和查询条件方便定位您所要查看的历史事件,为您把握整个系统的运行情况提供了良好的软件支持。

2.4  数据库建立与查询

主要完成遥测量和遥信量定时采集,并且建立数据库,定期生成报表,以供用户查询打印。

2.5  用户权限管理

针对不同级别的用户,设置不同的权限组,防止因人为误操作给生产,生活带来的损失,实现配电系统的安全,可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作,方便用户对账号和权限的修改。

2.6  运行负荷曲线

负荷趋势曲线功能主要负责定时采集进线及重要回路电流和功率负荷参量,自动生成运行负荷趋势曲线的,方便用户及时了解设备的运行负荷状况。点击画面相应按钮或菜单项可以完成相应功能的切换;可以查看实时趋势曲线或历史趋势线;对所选曲线可以进行平移、缩放、量程变换等操作,帮助用户进线趋

势分析和故障追忆,为分析整个系统的运行状况提供了直观而方便的软件支持。

2.7  远程报表查询

报表管理程序的主要功能是根据用户的需要设计报表样式,把系统中处理的数据经过筛选、组合和统计生成用户需要的报表数据。本程序还可以根据用户的需要对报表文件采用定时保存、打印或者召唤保存、打印模式。同时本程序还向用户提供了对生成的报表文件管理功能。

报表具有自由设置查询时间实现日、月、年的电能统计,数据导出和报表打印等功能。

案例分析

本监控系统主要实现杭州赛诺菲民生健康药业有限公司2个配电室(动力中心配电室、生产和仓库配电室)配电系统监控。

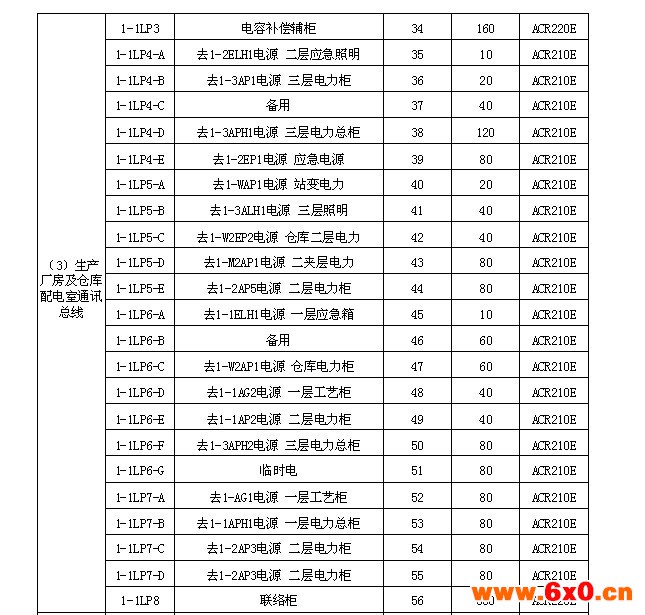

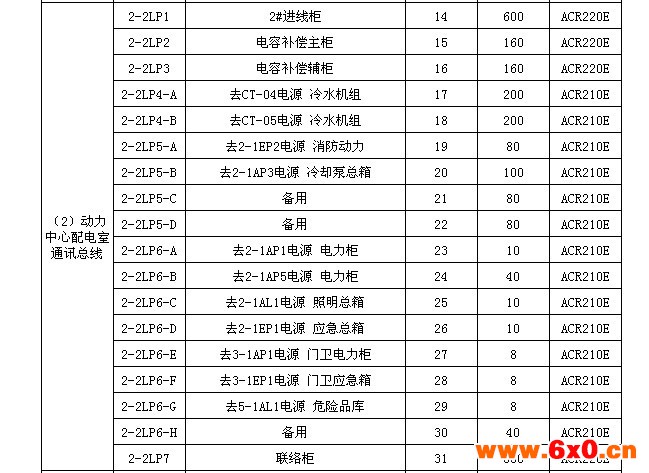

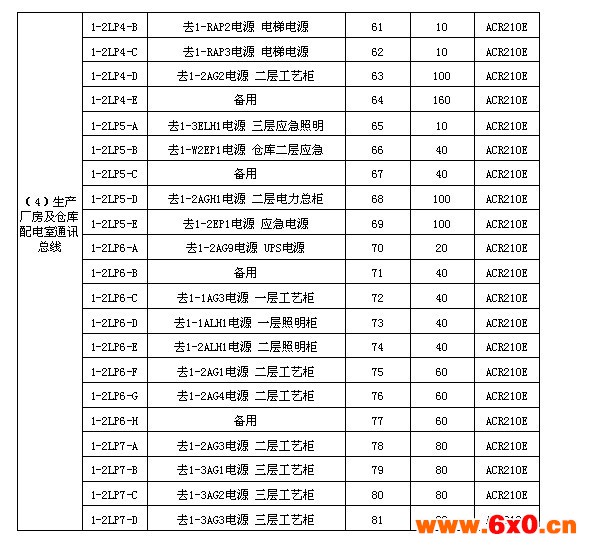

动力中心配电室内有2台进线柜、1台母联柜、4台补偿柜及24路普通馈线回路;生产及仓库配电室内有2台进线柜、1台母联柜、4台补偿柜及43路普通馈线回路,整个监控范围为81个回路的电参量监测,具体回路清单如下:



其中Acrel-2000电力监控系统设于动力中心配电室隔壁的值班室内,动力中心配电室有2台变压器,共有31台智能仪表;现场采用2根屏蔽双绞总线连接,拉设至值班室内;生产厂房及仓库配电室有2台变压器,共有50台智能仪表;现场采用2根屏蔽双绞总线连接,拉设至值班室内;其中生产厂房及仓库配电室距离值班室的距离约100m。

在配电室内安装的所有表计均为多功能网络仪表,该仪表主要测量所有常规电力参数,如:三相电压、电流、有功功率、无功功率、功率因数、频率、有功电度、无功电度。

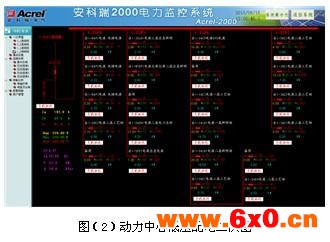

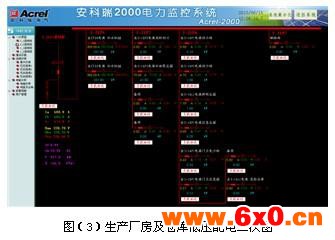

配电室二次图见图(2)(3),功能有电量遥测主要监测运行设备的电参量,其中包括:线三相电压、电流、功率、功率因数、电能,频率等电参量及配出回路的三相电流;遥信功能实现显示现场设备的运行状态,主要包括:开关的分、合闸运行状态和通讯故障报警;断路器变位时会发出报警信号,提醒用户及时处理故障。

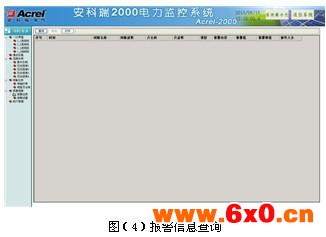

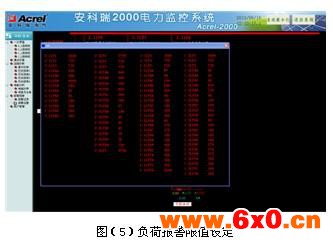

遥信和遥测报警功能,主要完成对低压各出线回路的开关运行状态和负载进线监控,对开关变位和负载越限弹出报警界面指示具体的报警位置并声音报警,提醒值班人员及时处理。具备历史查询功能,见图(4);负载越限值在相应权限下可自由设置,间图(5)

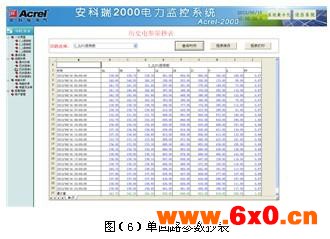

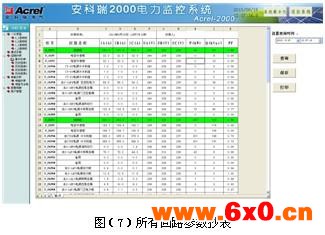

数抄表功能,主要对低压各出线回路的电参数进线查询。支持任意时刻电参数查询,具备数据导出和报表打印等功能。该报表查询两个配电室4台变压器出线各低压回路的电参数,主要包括:三相电压、三相电流、有功功率、无功功率和功率因数。该报表各回路名称和数据库关联,方便用户修改回路名称,如图(6)为2-2LP1进线柜回路实时数据显示;用户也可同时查询所有回路的历史遥测电参量,方便管理人员对比分析,如图(7)为所以回路电参量查询报表。

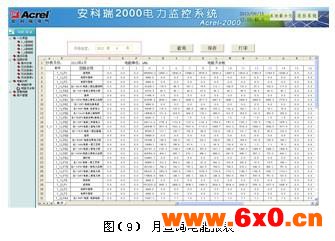

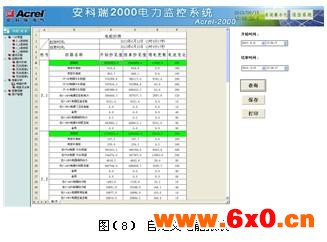

用电量报表功能,可选择时间段进行查询,支持任意时间段电度累计查询【图(8)所示】,具备数据导出和报表打印等功能,也可默认按月查询报表【图(9)所示】,为值班人员提供了精确可靠的电能报表。该报表各回路名称和数据库关联,方便用户修改回路名称,用户可以直接打印报表,可以以EXCEL格式另存到其他指定位置。

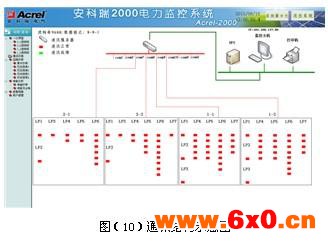

系统通讯结构示意图,主要显示系统的组网结构,系统采用分层分布式结构,同时监测间隔层设备的通信状态。红色表示通讯正常,绿色表示通讯故障。见图(10)。



针对不同级别的用户,设置不同的权限组,防止因人为误操作给生产,生活带来的损失,实现配电系统的安全,可靠运行。可以通过用户管理进行用户登录、用户注销、修改密码、添加删除等操作,方便用户对账号和权限的修改,见图(11)

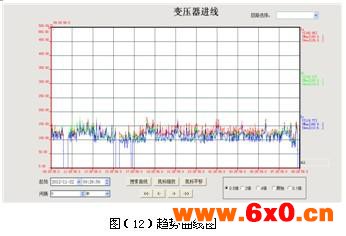

负荷趋势曲线界面中可直观的查看回路的负荷运行情况。通过点击一次图上面的符合曲线按钮,即可对应查看该回路的实时和历史趋势曲线,点击画面相应按钮或菜单项可以完成相应功能的切换;帮助用户进线趋势分析和故障追忆,具备曲线打印功能。为分析整个系统的运行状况提供了直观而方便的软件支持,见图(12)。

结束语

电力的供应对社会的生产、工作的正常进行有着非常重要的作用,管理人员如何才能在值班室内快速迅捷的发现配电回路的故障及运行情况呢?本文介绍的Acrel-2000电力监控系统在杭州赛诺菲民生健康药业的应用很好的解决了这一问题,该系统可以实现对配电室低压配电回路用电的实时监控,不仅能显示回路用电状况,还具有网络通讯及WEB发布功能,可以与串口服务器、计算机等组成电力监控系统。系统实现对采集数据的分析、处理,实时显示配电室内各配电回路的运行状态,对分合闸、负载越限具有弹出报警对话框及语音提示,并生成各种电能报表、分析曲线、图形等,便于电能的远程抄表以及分析、研究。该系统运行安全、可靠、稳定,为配电室用户解决用电问题提供了真实可靠的依据,取得了较好的社会效益。[2]

参考文献:

[1].任致程 周中. 电力电测数字仪表原理与应用指南[M]. 北京. 中国电力出版社. 2007. 4

[2].周中等编著. 智能电网用户端电力监控与电能管理系统产品选型及解决方案[M]. 北京. 机械工业出版社. 2011.10

作者简介:

吴海英(1984-),女,汉族,本科,工程师,主要研究方向为智能建筑供配电监控系统

邮箱:acrelwhy@163.com;021-33510314
