电流表的具体用途

　　电流表是测定电流大小和方向的电工仪器，分直流电流表和交流电流表两种。常用的电流表是磁电式电流表，它的主要组成部分是一块永久磁钢及一个可动线圈。当被测电流流过线圈时，它将受磁场的力矩而偏转。

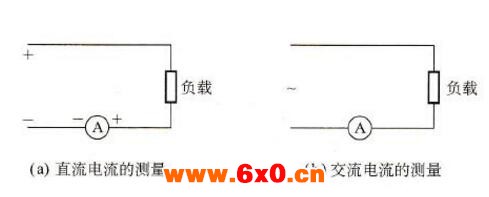

　　电流表可分为交流电流表、直流电流表和交直流电能表三大类，这三类电流表在电气设备及电路中都是与被测量电路串联使用的，如图所示：

　　1、直流电流表主要采用磁电式电表的测量机构。一般可直接测量微安或毫安数量级的电流，为测量更大的电流，电流表应有并联电阻器又称分流器、。
　　2、交流电流表主要采用电磁式电表、电动式电表和整流式电表的测量机构。电磁式测量机构的最低量程约为几十毫安，为提高量程，要按比例减少线圈匝数，并加粗导线。用电动式测量机构构成电流表时，动圈与静圈并联，其最低量程约为几十毫安。为提高量程，要减少静圈匝数，并加粗导线，或将两个静圈由串联改为并联，则电流表的量程将增大一倍。用整流式电表测交流电流时，仅当交流为正弦波形时，电流表读数才正确。为扩大量程也可利用分流器。此外，也可用热电式电表测量机构测量高频电流。
　　在电力系统中使用的大量程交流电流表多是5A或1A的电磁式电流表，并配以适当电流变比的电流互感器。
　　3、交直流电流表既可以测量直流电流，也可以测量交流电流。
