如何利用像增强器解决微弱信号探测？

    CCD、CMOS相机常备用来拍摄发光影像。然而受到效率、噪声的限制，在微弱光环境下，普通相机很难实现有效的成像，这些场景包括：

    - 微光夜视，即环境光照很低的场合；

    - 微弱发光，如单颗粒发光、单粒子探测、生物自荧光等；

    - 高速成像，因为曝光时间很短而导致信号微弱

    ......那么；是否有办法将影像增强呢？

    如何利用像增强器解决微弱信号探测？

    像增强器可以有效增强影像，并可以实现单光子计数探测。

    简述像增强器的用途：

    1．顾名思义，像增强器能实现光放大，可提供高达10^3 - 10^7的光增益，实现微光环境成像、高速成像、单个粒子探测等微弱信号探测的功能；

    但本君绝不仅仅是增强光信号而已，还可以实现：

    2．选通（超高速快门）功能，可达纳秒量级甚至更低；

    3．结合闪烁体用于探测X-Ray，带电粒子以及中性粒子等。

    同时值得一提的是，在增强信号的同时，本君极少产生干扰，在厘米量级的靶面上，暗计数每秒不超过10个！

    像增强器的构造：

    此部分我们介绍像增强器的构造，器件中各个部分的功能，像增强器的结构决定了其可以对微弱信号进行检测。

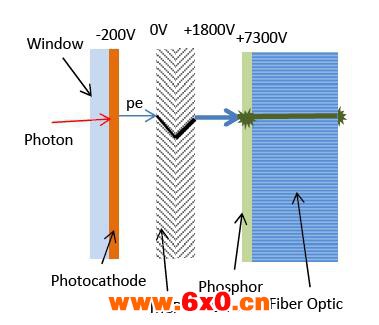

    简单来讲像增强器由阴极、微通道板、荧光屏构成，下面一一为您剖析：

    1）光电阴极：

    像增强器的阴极的作用是将光子转换成电子，阴极材料可以是金属或半导体。通常二代像增强器采用双碱或多碱光电阴极，对紫外-可见光较为敏感（日盲型仅对紫外敏感）。描述光电阴极的主要参数包括量子效率，峰值响应波长，暗电流等。

    2）微通道板：

    像增强器的的增强功能是通过微通道板(MCP)实现的，微通道板是阵列式微细玻璃管，玻璃管的直径可以小到几个微米，内壁镀有二次电子发射材料。当微通道板被加上高压后，电子碰撞内壁会进行倍增，形成雪崩式反应，实现信号的放大。像增强器根据增益的要求不同，分为单MCP，双MCP和三MCP，增益也从10^3 ～10^7不等，在单光子成像的成像系统中，采用双MCP，由于具有高的增益，会很好的剔除模拟噪声。

    通常情况下对MCP进行描述有如下四个性能: 长径比，同等情况下，长径比大的MCP增益能力强；开口面积比，这个参数决定了MCP的探测效率；增益，MCP通过加上高压实现雪崩放大，电压越高增益越强，但是高压是有限制的，通常情况下这个高压不能超过1000V；均匀性，MCP的均匀性一定程度上决定了像增强器的均匀性。

    3）荧光屏：

    像增强器的荧光屏是将电子再次转换成光信号的器件，荧光屏上加有5000-6000V的高压，可以将一个电子转换成转换成多个光子。荧光屏要求屏层强度和导通性良好，以免被静电击穿铝膜层，表面质量优良以免产生针尖放电，发光效率良好，MTF曲线优良。

    描述荧光屏4个主要参数：空间分辨率，高的空间分辨率才会让图像效果更好；电子转换效率，荧光屏根据材质的不同光子的转换效率可以为55-320个光子不等；发光光谱，荧光品的发光光谱主要集中于400nm - 550nm之间；湮灭寿命，荧光屏的荧光湮灭寿命根据实验重频要求来选择，不同荧光材料的湮灭寿命在ns～ms量级。

    选通功能

    光电子从阴极到达MCP需要一个正电压（通常为200V左右）导引及加速，而如果施加一个负电压（约-50V），电子无法抵达MCP，像增强器无输出，为关断状态。因此可以通过对光电阴极-MCP之间的电压施加脉冲电压来实现超快的快门，实现低至纳秒的选通；

    MCP本身如果采用脉冲高压来驱动，也可实现选通，MCP的选通时间一般比像增强器略慢。

    附件及拓展功能：

    像增强器工作时需要高压电源提供增益电压；选通（门控）功能需要门控脉冲发生器。这些器件现在都可以做成很小的模块，甚至集成在像增强器外周。

    同时还具备相当灵活的变身功能：输入面加闪烁体可以实现高能光子、粒子成像；无光电阴极的像增强器可以直接用于探测电子，离子，X射线等能量较高的粒子。
