锂子电池电控单元

来源:网络  作者:网络转载   2019-10-04 阅读:434

  锂子电池是由1980年Armand提出的想法,该电池主要由能量储存,电路和电控单元组成的系统,具有电压高,功率高,寿命长等优点,而且也无污染,所以被广泛使用在电子和环保行业。

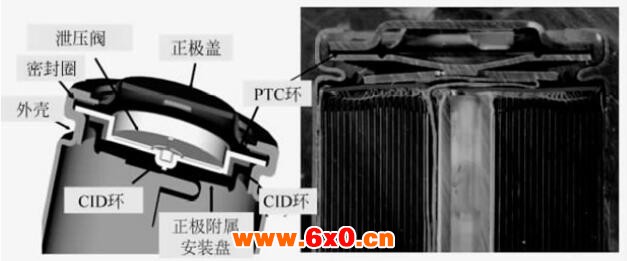

  大部分人对于电控单元都不太了解,其实很简单,单体电池中的安全装置包括泄压阀,电流遮断装置,电流限制装置,二极管等,如下图所示;接下来详细介绍以上几个内容:


  锂子电池电控单元
  1、泄压阀:
  如果单体电池内部的压力过大,则泄压阀允许气体安全释放;
  2、电流遮断装置:
  当内部压力达到一个设定值,CID将切断内部电气连接,使得电池免于过流危险,压力的产生是由于热火电气滥用产生的气体,当电芯失效时(如过热,短路,过充等)内部将产生很多电气滥用产生的气体,压力增大时焊接到铝板及泄压片上的焊点脱落,泄压片翻转,导致电芯内部短路,而起到保护作用。
  3、电流限制装置:
  电流限制装置通常由PTC构成,泛指正温度系数很大的半导体材料或元器件,通常提到的PTC是指正温度系数热敏电阻,简称PTC热敏电阻。
  这款电阻是一种典型具有问题敏感性的半导体电阻,超过一定的温度(居里温度)时,它的电阻值伴随着温度的升高呈阶跃性的增高,PTC器件即高分子聚合物正温度系数器件,该器件能在电流浪涌过大,温度过高时对电路起保护作用,使用时,将其串接在电路中,在正常情况下,其阻值很小,损耗也很小,不影响电路正常工作,单若有过流(如短路)发生,其温度升高,它的阻值随之急剧升高,达到限制电流的作用,避免损坏电路中的元器件,当故障不排除后,PPTC器件的问题温度自动下降,又恢复到地租状态,因此,PTC期间又可称为可复兴保险丝
  4、二极管:
  二极管主要用于原电池中,防止电池充电。
