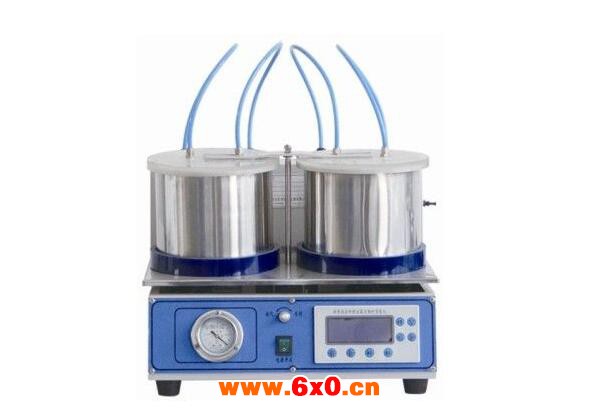

沥青混合料相对密度仪适用于真空法测定沥青混合料zui大相对密度，供沥青混合料配合比设计，路况调查，计算空隙率，压实度等使用。
主要特点：
1、双筒试验，提高工作效率。
2、高频低幅振荡排气法，排气更彻底。
3、不锈钢容器，进口密封圈，不漏气，不开裂。
4、采用进口真空泵，不存在真空泵回油现象。
5、采用负压吸附振动桶的方法，操作更简洁。
6、采用绝对压力传感器检测真空度，杜绝海拔高度对真空度的影响。
7、高达3000HZ的振动频率，远远超出同级产品。
8、大屏幕液晶显示，真空度自动控制。试验过程完全一键控制。
9、可调节泄压速度。
试验方法
按公路工程沥青及沥青混合料试验规程（JTJ052-2000）中T0711—1993进行。
1、按本规程T0701沥青混合料取样方法或从沥青路面上采取（或钻取）沥青混合料试样。试样数量不少于如下规定数量：
2、将沥青混合料团块仔细分散，粗集料不破碎，细集料团块分散到小于6.4mm。若混合料坚硬时可用烘箱适当加热后分散，一般加热温度不超过60℃，分散试样应用手掰开，不得用锤打碎，防止集料破碎。当试样是从路上采取的非干燥混合料时，应用电风扇吹干至恒重后再操作。
3、负压容器类型
4、负压容器标定方法：将B、C类负压容器装满25℃±0.5℃的水（上面用玻璃板盖住保持完全充满水），正确称取负压容器与水的总质量（mb）。
5、采用A类容器时，将容器全部浸入25℃±0.5℃的恒温水槽中，称取容器的水中质量（mI）。
6、将负压容器干燥，编号称取其质量。
7、将沥青混合料试样装入干燥的负压容器中，称容器及沥青混合料总质量，得到试样的净质量ma，试样质量应不小于上述规定的最小数量。
8、在负压容器中注入约25℃的水，将混合料全部浸没。
9、将在负压容器与真空泵、真空表连接，开动真空泵，使真空度达到97.3kpa（730mmHg）持续15min±2min。
10、然后强烈振荡负压容器，使水充分搅动混合料，除去剩余的气泡。每隔2min晃动若干次，直至不见气泡出现为止。为使气泡容易除去，可在水中加有0.01%浓度的表面活性剂（如每100ml水中加0.01g洗涤灵）。
11、当负压容器采用A类容器时，浸入保温至25℃±0.5℃的恒温水槽，约10min后，称取负压容器与沥青混合料的水中质量（m2）。当负压容器采用B、C类容器时，将装有沥青合料试样的容器浸入保温至25℃±0.5℃的恒温水槽，约10min后取出，加上盖，使容器中没有空气，擦净容器外的水分，称取容器、水的沥青混合料试样的总质量（mc）。
注意事项
1.仪器使用前应检查抽气泵内润滑油是否在油标上下线的范围内，如油量不足或油变质应及时加油或换油。2.内放入试样后，水量最高水位应低于桶口以下3cm。以防水吸入抽气泵造成润滑油变质。
3.开启抽气泵后如压力表无压力指示，应关机，查明原因后再开机，抽气机在长期无负压的情况下工作将会损坏。
4.抽气泵严禁无油运转。泵运行时，严禁堵塞排气口。5.两只负压容器严禁用三氯乙烯清洗。最好用柏油沥青清洁剂清洗。
QQ交流群
