流量积算仪功能和主要指标是怎样的

来源:网络  作者:网络转载   2019-10-04 阅读:433

    一个用单片机设计的流量积算仪,它能适用于各种介质,如气体、液体等,并能在全流程范围内进行非线性调节,用各种介质的标准仪表对该流量计进行检定后,即可使之成为该介质的流量计。流量计由流量传感器和流量积算仪两部分组成,流量传感器由旋涡发生体、传感器探头和产生输出信号的相关电子电路组成。





    当以一定流速流动介质遇到流量传感器的旋涡发生体时,旋涡产生的频率与流速成正比,因此与管道内的流量成正比,因此我们用单片机设计的流量积算仪,根据传感器送来的频率信号,进行累计,显示,并将累计流量和瞬时流量通过串行口通讯送到计算机中进行处理,如形成报表等。


    流量积算仪功能介绍和主要指标


    全范围自动温度、压力补偿运算,补偿方式任意设定


    线性积算、开方积算任意设定


    瞬时流量、累积流量、温度、压力多种参数显示


    小信号切除功能,切除范围0-5%可选


    累积流量值可通过面板按键清零,清零操作可锁


    掉电保护功能,累积流量值掉电保持时间大于5年,所有设定值掉电后可保持


    先进的模块化结构,配合功能强大的仪表芯片,功能组合、系统升级非常方便


    基本误差:0.5%FS或 0.2%FS±1个字


    分 辨 力:1/20000、14位A/D转换器


    显示方式:双排同时显示,上排四位数码管显示瞬时流量,下排八位数码管显示累积流量采样周期:0.5S


    报警输出:瞬时流量二限报警,继电器输出触点容量 AC220V/3A


    变送输出: 4~20mA、0~10mA、1~5V、0~5V 精度:±0.3%FS


    通讯输出:接口方式--隔离串行双向通讯接口RS485/RS422/RS232/Modem


    波特率--300~9600bps内部自由设定


    馈电输出:DC24V/50mA


    电 源:开关电源 85~265VAC 功耗4W以下


    流量积算仪主要特点


    采用当今最先进的ATMEL或其它0-10mA输出或4-20mA输出的流量变送器


    采用查表的补偿方式,可对过热蒸气、饱和蒸气进行精度极高的补偿运算。

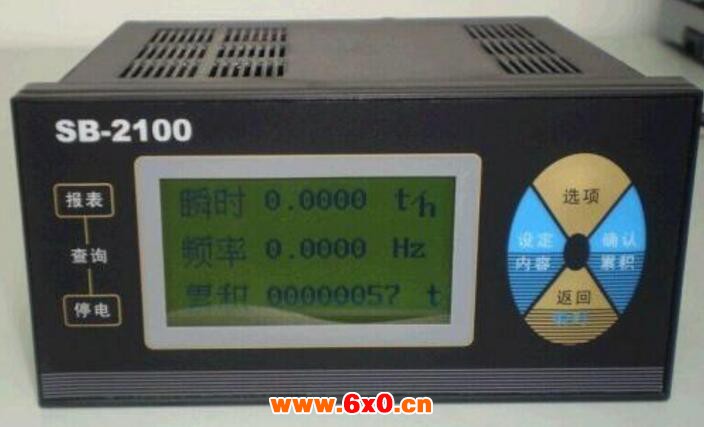

    具有多种显示方式,可显示累积流量、瞬时流量与累积流量低位、压力、温度、频率、密度、日期与时间。


    带DC12V、DC24V两组电源输出,输出电源地与仪表工作电源地相互独立。


    脉冲频率输入带光电隔离。


    根据输入频率的不同,可任意设定十个不同的流量常数,仪表采用插值算法自动对流量常数进行校正。


    参数显示的刷新周期可任意设定。


    掉电数据永久保留。


    采用WATCHDOG电路,软件陷阱、冗余、数字滤波等技术,整机具有很强的抗干扰能力。


    具有瞬时流量上限报警、下限报警功能。


    具有累积流量批量控制(定量加注)功能。


    为使用仪表更加准确,我们可以通软件的方法使仪表非常精确,基本上可达到0.05[%]左右。首先在仪表出厂前,非用标准设置对该流量计进行检定后,即可记录在全流程范围内的若干段中,每段内单个频率的每秒流量系数。然后通过四个键的键盘设置流量参数,由单片机程序将系统全程的频率对应的每秒流量计算出来后,写入单片机的24C16中。


    正常测量时,根据不同的频率取出24C16中的相应每秒流量,送到单片机中经运算,得到当时的瞬时流量(米3/小时),并进行累计。
