地下管线探测仪电磁法及注意事项?

来源:网络  作者:网络转载   2019-10-04 阅读:521

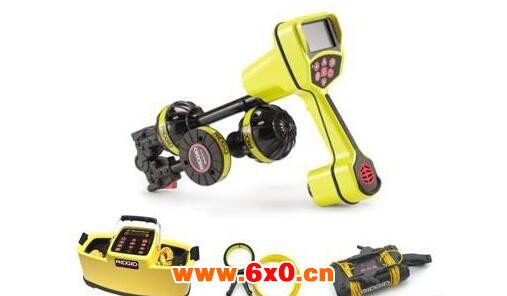

  地下管线探测仪是利用电磁感应的原理来探测地下金属管道和电缆的精确走向和深度以及管线外皮故障点.通过大屏液晶显示信号强弱,条栅、箭头及声音提示使得操作者很容易判断电缆地下位置及故障点.地下管线探测仪既可用于查找电缆(带电或不带电)路径,又可用于寻找直埋电缆故障。





  管线探测仪电磁法

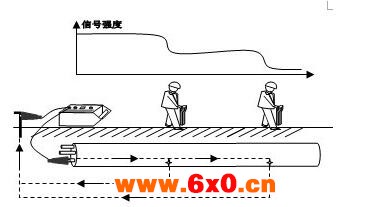

  用管线探测仪采用“波峰法”进行长距离追踪,用以确定管线走向,并根据信号的强弱关系,将信号急剧减小或戛然消失(突跳点)地段确定为异常区域.根据实际工作经验,故障的精确位置在信号突然消失处的前后1米左右位置(与埋设深度等有关).有几个短路接地点,就会有几个突跳点,一般情况下,离发射机最远的短路接地点信号变化最明显,解决时应首先解决最远或最明显的信号变化点,解决后重新测试,这时你会发现剩下的故障点信号变化比原来测试时明显得多,重复上述过程分别解决各个故障。





  地下管线探测仪跨步电压法测试:跨步电压法是我们实际应用中最为有效的方法,其检测原理是:由发射机提供一高压电流,电流经电缆故障点入地,在故障点周围产生一跨步电压,通过“A”字架的两根电极沿电缆路径测量电位的变化情况.当靠近故障点时,电位差将迅速增加,并在临近故障点前、后达到最大值.若遇多点故障,则可沿着电缆路径测到多点“极性变化点”,再分别找到多点地电突变的“零”电位点.故障定位实际就是测定地下管线的绝缘破损处.当对管线施加一定信号时,就会有一部分信号通过外皮破损点返回,参见下图





  注意事项


  地下管线探测仪接收机会对错误的电流测试的操作报警。如果在电流测试期间显示电流读数为“000”,则表示接收机探测到错误的电流读数。


  检查深度测量点的电缆前后至少有5米是直的。


  检查10米范围内信号是否相对稳定,并且在初始深度测量点的两边进行深度测量。


  检查目标电缆附近3至4米范围之内是否有相邻的干扰管线。这是造成深度测量误差最常见的原因,邻近管线感应了很强的信号可能会造成50%的深度测量误差


  稍微偏离管线的位置进行几次深度测量,深度最小的读数是最准确的,而且此处指示的位置也是最准确的。
