电动机的过载保护与温度保护、过流保护的区别如何呢?

来源:网络  作者:网络转载   2019-10-04 阅读:297

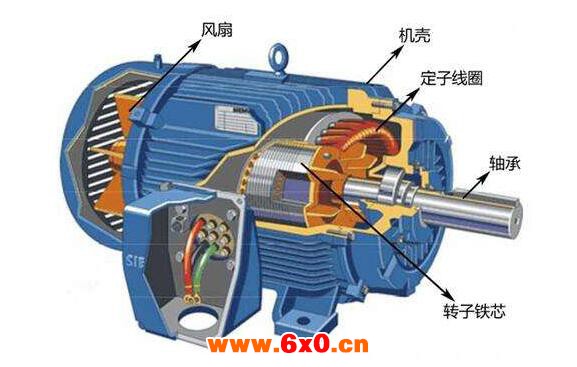

  电动机是把电能转换成机械能的一种设备。它是利用通电线圈(也就是定子绕组)产生旋转磁场并作用于转子(如鼠笼式闭合铝框)形成磁电动力旋转扭矩。电动机按使用电源不同分为直流电动机和交流电动机,电力系统中的电动机大部分是交流电机,可以是同步电机或者是异步电机(电机定子磁场转速与转子旋转转速不保持同步速)。





  1.电动机的过载保护,作为电机保护的一项重要措施应用广泛,它的原理就是电动机过载运行时,电流增加,绕组过热,若时间过长就会损坏绝缘。过载保护的功能是,及时切断电源,限制电动机过热时间,以防绝缘损坏。它分为两种方式,一种是热效应元件动作控制触点的接通和断开,其典型代表是使用双金属片动作的普通热继电器。另外一种是使用过电流检测电路直接检测电流大小,最终驱动电磁继电器或固态继电器断开电源其典型代表是过电流继电器和各种类型的电动机保护器。它也具有短路保护功能。


  2.所谓温度保护就是反应温度高低的保护。电动机的各种保护方式都以绝缘发热温度为依据即绝缘等级(Y、A、E、B、F、H、C等)例如前面说的两种过载保护虽然直接反应的物理量是电流,但实质上是热量限制。


  在电机的实际运行过程中,有这样一种情况


  即电动机的实际运行电流未超过额定值,但由于通风不良,环境温度高等原因,电动机往往已过热,达到了危险程度。对此过载保护亳无反应,因此还应实施温度保护。温度保护是直接装在电动机本体上,直接感受其温度。通常由电机制造商完成,将其装于绕组端部或定子铁芯槽中,也可以装在轴承室检侧轴承温度。常用pTc热敏电阻作报警和跳闸,用pt100铂热电阻测量温度。


  3.在像电动机、变频器等单一的电路保护中,过载保护和过流保护是没有区别的,过载保护和过流保护都是以电流为参照值,电流超过容许值跳闸。


  严格的意义来说,无论原理和实际运用,过载保护和过流保护区别都大。过载保护(也称过负荷保护)都与电压和功率有关系,要电流大,电压高或正常,负荷超过额定功率值时才发生保护动作。而过流保护,不管电压和功率多少,只要电流超过额定值时就发生保护动作。


  在电力系统中,过载保护超过额定功率只会发故障提醒信号,提醒运行人员已经超负荷,要采取措施降低负荷运行,而过流保护是发事故跳闸信号,事故信号发出的同时保护已经动作跳闸。


  以上就是维库仪器仪表网小编为您整理的相关标题内容,如需了解更多请访问本站,谢谢!也希望广大同行们留言,共同交流学习。
