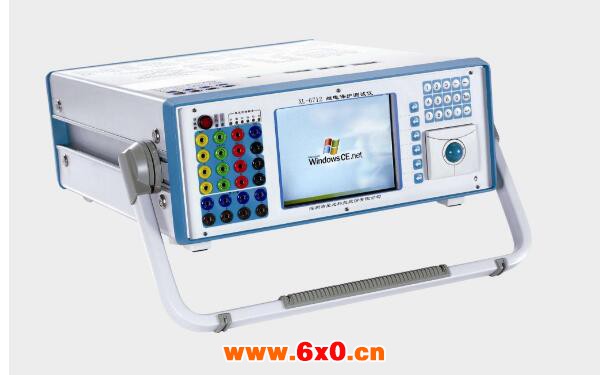

继电保护测试仪检定规范相关介绍

来源:网络  作者:网络转载   2019-10-04 阅读:405

  继电保护测试仪合闸相位角校准、时间测量误差校准均是测试仪标准检定试验项目,下面主要根据继电保护测试仪检定规范介绍合闸相位角校准、时间测量误差校准相关限值要求。





  继电保护测试仪的交流电压源、电流源的负载稳定性应满足以下要求:


  1. 交流电流源输出频率为50Hz,负载变化时,输出电流幅值的改变量应小于±0.1%。


  2. 交流电压源输出电压为100V,频率为50Hz,功率因数分别为1、0.4、-0.4时,负载由0~50VA变化时,输出电压幅值的改变量应小于±0.1%。


  3. 交流电流源和交流电压源在1、2规定的情况下,其相位误差应满足下表1的要求。


  继电保护测试仪合闸相位角校准方法

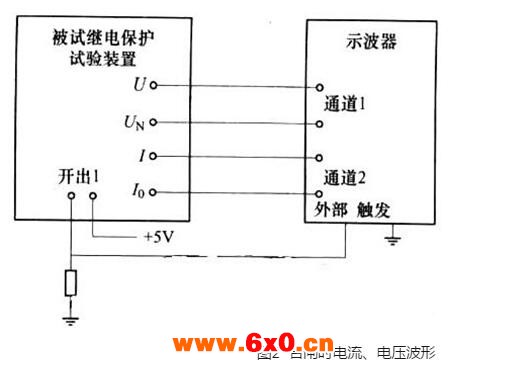

  继电保护测试仪合闸相位角试验接线如图1所示。



  被试继电保护测试仪设置如下:在整组试验中,设置合闸相位角为φ,整定阻抗为5Ω,阻抗角为0,故障类型为A相接地,短路电流为1A(或5A),合闸时,开出1闭合。


  注:50Hz电压和电流一个周波的时间为20ms

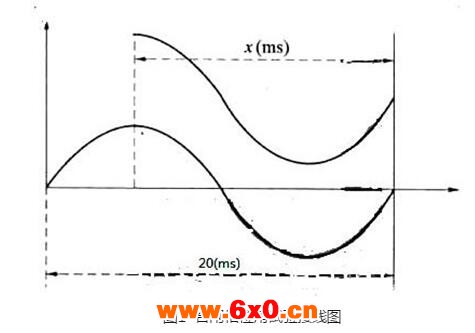

  示波器设置:直流耦合、外触发方式、单次上升沿触发。开始试验,用示波器记录电压、电流波形(如图2所示),根据波形计算出合闸相位角φ




  合闸相位分别设置为0°、30°、60°、90°、180°、270°时,测量实际合闸相位,并至少测量3次观察合闸相位控制的稳定性。


  继电保护测试仪时间测量


  继电保护测试仪的测量时间范围1ms~9999.999s。


  被检继电保护测试仪的测量时间误差应满足以下要求:


  测量时间为1ms<t≤1s时,误差不超过±1ms;


  测量时间为1s<t≤9999.999s时,误差不超过±0.1%。


  检验参数设置


  选择能进行测量动作时间的功能。测量时间时设置的变量应能发生突变,即设置的变量从0或额定值突变到测量动作时间规定的激励量。设置被试继电保护测试仪测量时间的启动和停止的条件。


  设置测试仪的试验参数,测试仪设定三种试验状态:


  第一种状态:输出直流电压为0,交流电压、电流均为0,出发条件选择触发方式为“最大输出时间触发”,最大输出状态时间为1s;


  第二种状态:输出直流电压为0,交流电压、电流均为零,选择触发方式为“开入量翻转触发”,开入量输入只选择“A”;


  第三种状态:输出直流电压为0,交流电压、电流为零,选择触发方式为“开入量翻转触发”,开入量输入只选择“A”。


  设定标准时间间隔发生器输出为单个脉冲宽度。
