涡轮流量计的优点及安装要求

来源:网络  作者:网络转载   2019-10-04 阅读:431

    涡轮流量计具有测量精度高,安装操作简单的优点,而深受人们的喜爱。对于涡轮流量计来说,虽然它对于工作的环境的要求很低,但是我们在安装的时候,也要严格的按照要求来做。





    优点


    体积小


    重量轻


    准确度高(可以当作计量标准仪表)


    反应时间快(可达到毫秒级)


    量程比宽(一般为10:1)


    压力损失小


    适用工作流体温度高


    输出为脉冲信号不易受到干扰


    可以长距离传输便于各种参数处理等等


    涡轮流量计安装要求:


    (1)有截止阀传感器的安装


    在次安装时,如果被测管道允许断流,可按照安装基座示意图在被测管道上满足直管段长度要求的位置先开孔,再完成“安装基座”与管道连接。然后按照安装示意图完成全部安装工作。在次安装时,


    如果被测管道不允许断流,可以在管道尚未开孔的情况下,先完成“安装基座”在管道上的固定和密封,再安装球阀,然后用不停水钻孔机钻孔。钻孔后,拆下不停水钻孔机,安装传感器;或拆下不停水钻孔机,


    暂时关闭球阀,待以后安装传感器。


    (2)无截止阀型传感器的安装


    无截止阀型传感器的安装必须在断流的条件下进行。安装位置应满足直管段长度的要求,在这个长度内必须是满管流.


    (3)传感器可水平安装也可垂直安装,水平安装时必须保证管道内充满液体,垂直安装时应使液体自下


    而上流动,以避免气穴而影响测量精确度。


    (4)传感器安装环境应远离强磁场干扰。在安装前,我们要按照说明书的要求,一丝不苟的安装。这些安装的细节问题,有可能会影响到以后的日常生产当中。不要因为这一次的简单安装的疏忽,对以后的工作造成巨大的影响。

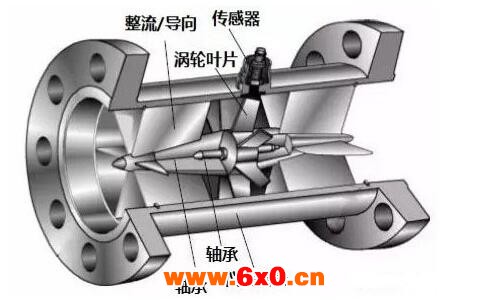

    当流体通过管道时,冲击涡轮叶片,对涡轮产生驱动力矩,使涡轮克服摩擦力和流体阻力,产生旋转。在一定的流量范围内,对一定的流体介质粘度,涡轮的旋转角速度与流体流速成正比。



    涡轮的转速通过传感器进行检测,并通过后续信号调理电路对信号进行放大、滤波、整形,产生于脉冲成正比的脉冲信号。处理器通过对脉冲信号的处理,得到瞬时的流量值。涡轮流量计目前正广泛应用于石化、冶金、燃气等行业。



标签: 涡轮流量计
标签: 优点
