船用压力式温度控制器的安装及技术参数介绍

来源:网络  作者:网络转载   2019-10-04 阅读:703

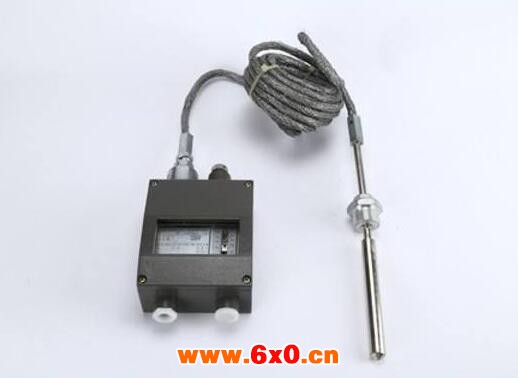

    船用压力式温度控制器采用带毛细管温包式的传感器。可用于对铜和铜合金无腐蚀作用的气体、蒸汽等气体介质或液体介质。可用于空气温度的调节系统。





    船用压力式温度控制器采用铸铝壳体,为防水型。船用压力式温度控制器满足船用条件。采用酚醛压塑粉壳体,为普通型。


    技术参数如下:


    控制器的设定值可调,调节范围10…40℃。


    设定值调节范围:10~40℃


    切换差调节范围:3~5℃


    设定值误差:±2℃


    重复性误差:2℃


    环境温度: -25~55℃


    外壳防护等级:IP44


    抗振性能:2~25HZ 1.6mm


    25~100HZ  40m/s2


    触点容量:AC 380V 3A(阻性)


    DC 220V 2.5A(阻性)


    电加热器供电电压:AC呀DC 24V


    电加热器功率:2W


    安装位置:前后左右各倾斜22.5°,均能正常工作。

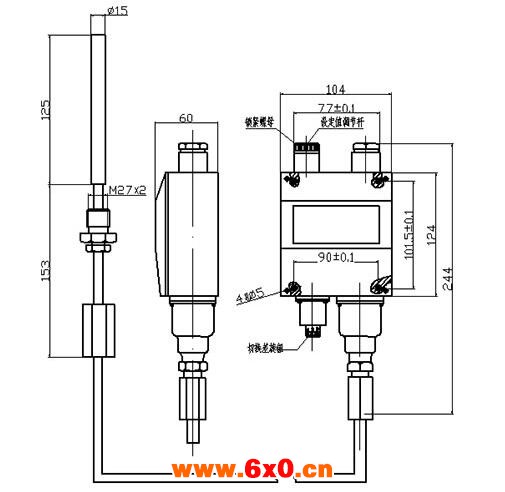

    安装:


    打开表盖,将控制器垂直安装在仪表板上,严禁用手拨动或用工具碰撞拨臂,以防改变性能。


    取下锁紧螺母,旋动调节杆,使指针指在所需控制的温度设定值上,拧紧锁紧螺母。


    旋动切换差旋钮,以获取需要的切换差。


    温包与毛细管:温包应全浸在被控介质中,其周围介质应保持流动匀温,毛细管弯曲圆弧半径不小于50mm,每搁300mm应用卡子将毛细管固定在仪表板上。No.1-4毛细管穿过的环境温度应高于设定温度3℃以上;No.6-7的环境温度应低于设定温度3℃以下;No.9-10的环境温度应高于5℃以下,安装使用时谨防机械碰撞而使传压毛细管轧扁。


    复查安装是否妥切,装好表盖,接通电源。根据控制器使用情况,应作定期校对。





    注意事项:

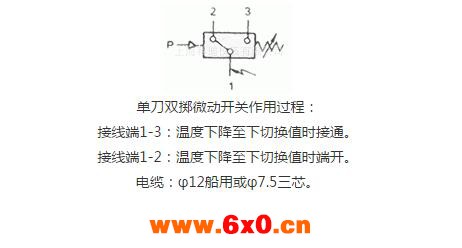

    控制器指针指示值为设定值,是下切换值,设定值调节范围即下切换值的调节范围。


    切换差旋钮上数字仅表示切换差值大小程度而非实际值,实际值应从标准表读取。


    欲控制温度不超过某一给定的温度值(即上切换值)时,指针应调整在比给定值低一个切换差值(即下切换值)的位置上,调整完毕后,不准再旋动切换差旋钮。


    规格表中给的切换差调节范围是指保证提供的***小调节范围,实际范围可比表列略宽。
