汇川技术微电网产品在中国首个集中直流母线智能孤岛微电网敦煌项目上的成功应用

来源:网络  作者:网络转载   2019-09-22 阅读:845

该项目坐落在甘肃敦煌雅丹国家地质公园,是国内首个采用集中直流母线的智能孤岛型微电网项目,汇川技术的智能微电网产品IES100系列双向储能变流器作为电站的核心能量转换设备在该电站成功应用,这也是由汇川技术微电网产品及方案自2009年以来参与国内第一个兆瓦级东澳岛项目、世界最大容量的7.203MW曲麻莱项目、2MW万山岛项目、1.274MW北麂岛项目等众多智能微电网项目后的又一经典案例。

汇川技术微电网产品在中国首个集中直流母线智能孤岛微电网敦煌项目上的成功应用

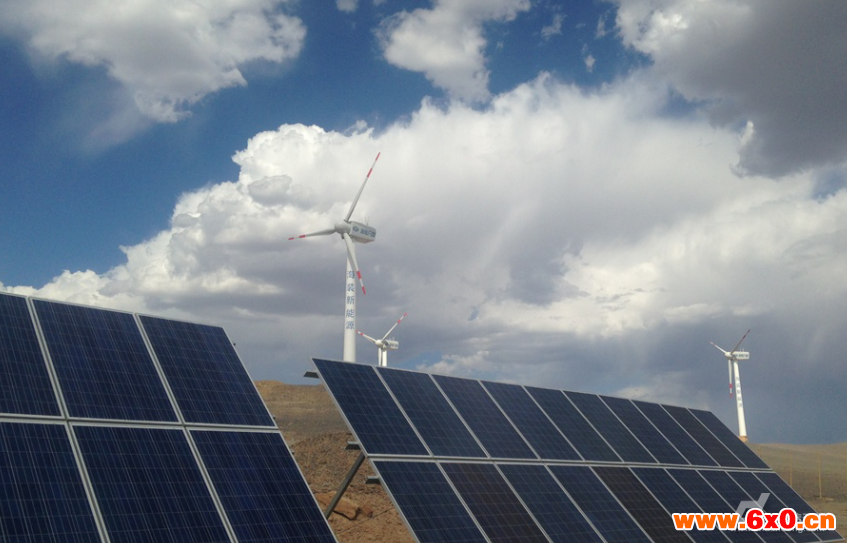

敦煌集中直流母线智能孤岛微电网电站

地点:甘肃敦煌

时间:2015.7

组成:3*200kW的风力发电机组+2*200kW的柴油机发电机组+3*250kWf风电变流器+2*250汇川微网双端变换器器+500kW双向储能变流器+2*300节*1200Ah蓄电池

方案简介:方案以汇川IES100系列500kW双向储能变流器构建直流母线,储能电池、超级电容、风力发电设备、部分直流负载都通过直流母线连接;2 台汇川250kW IES100系列双向储能变流器与直流母线相连,构建离网交流电网;柴油发电系统作为汇川500kW双向储能变流器的输入及交流旁路为系统提供整个后备能量。

汇川技术微电网产品在中国首个集中直流母线智能孤岛微电网敦煌项目上的成功应用

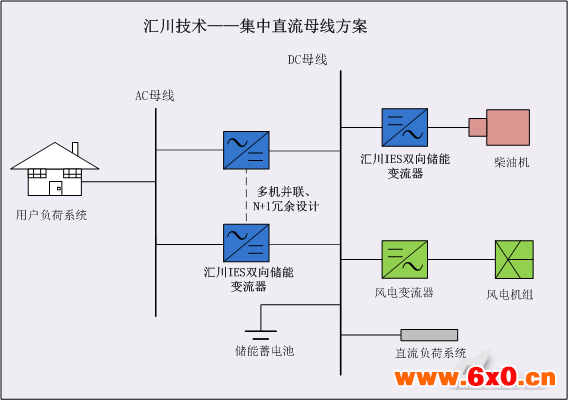

汇川技术智能微电网——集中直流母线方案图

方案优点:

1.可再生能源兼容性好、系统扩容方便:方案采用N+1冗余设计思路、同时系统采用模块化和兼容性设计,方便系统扩容,并能够在需要的时候方便地接入其它类型的可再生能源。

2.系统稳定性强易维护:能量汇流环节单一全部汇流于DC BUS,整个系统只有一个储能环节,储能系统单一易于维护。

3.系统稳定性强:同时所有变流器的设备母线全部并接于此,新能源能量提供变流器和供给负载变流器分开独立,非常方便实现各级母线保护,即可以保证母线、蓄电池不会过压,又能够保证系统负载正常供电。
