关于接地电阻测试仪的作用及测量步骤介绍

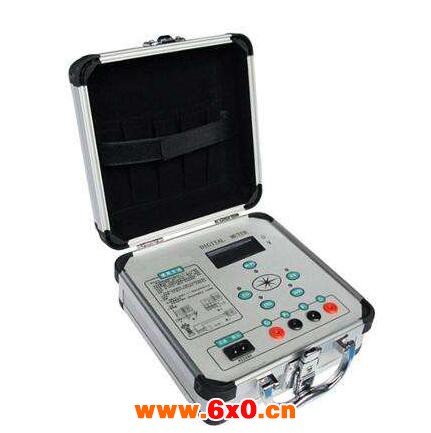

    接地电阻测试仪用于接地电阻的测量，它采用非接触测量方式，具有免打地桩，测量准确度高的优点，在电力、电讯等各工业领域广泛应用。接地电阻仪已含多项国家专利技术。为基型及防爆型两种。



    注意事项

    功    能 接地电阻测试、回路电阻测试

    电    源 6VDC（4节5号碱性干电池）

    电阻量程 0.01-1200Ω

    电阻分辨率 0.001Ω

    电阻zui高精度 ±1%±0.01Ω

    数据存储 99组

    报警临界值设定范围 电阻：1-199Ω

    声光报警 “嘟--嘟--嘟--”报警声，报警符号闪烁，按AL键开启、关闭、设置

    干扰信号识别功能 “嘟--嘟--嘟--”提示音，NOISE符号闪烁显示

    工作温湿度 -20℃-55℃；20％RH-90％RH

    液晶显示器 4位LCD数字显示，长宽47mm×28.5mm

    接地电阻测试仪的主要作用

    1.精确测量大型接地网接地阻抗、接地电阻、接地电抗；

    2.精确测量大型接地网场区地表电位梯度；

    3.精确测量大型接地网接触电位差、接触电压、跨步电位差、跨步电压；

    4.精确测量大型接地网转移电位；

    5.测量接地引下线导通电阻；

    6.测量土壤电阻率

    测量步骤：

    1)将两个接地探针沿接地体辐射方向分别插入距接地体20m、40m的地下，插入深度为400mm。

    2)将接地电阻测量仪平放于接地体附近，并进行接线。

    3)将测量仪水平放置后，检查检流计的指针是否指向中心线，否则调节"零位调整器"使测量仪指针指向中心线。

    4)将"倍率标度"(或称粗调旋钮)置于最大倍数，并慢慢地转动发电机转柄(指针开始偏移)，同时旋动"测量标度盘"(或称细调旋钮)使检流计指针指向中心线。

    5)当检流计的指针接近于平衡时(指针近于中心线)加快摇动转柄，使其转速达到120r/min以上，同时调整"测量标度盘"，使指针指向中心线。

    6)若"测量标度盘"的读数过小(小于1)不易读准确时，说明倍率标度倍数过大。

    7)计算测量结果，即R地="倍率标度"读数×"测量标度盘"读数。

    电阻测试仪适用于电力、邮电、铁路、通信、矿山等部门测量各种装置的接地电阻以及测量低电阻的导体电阻值;本表还可测量土壤电阻率及地电压。
