反射式光电传感器的特点和那些注意事项

来源:网络  作者:网络转载   2019-10-04 阅读:443

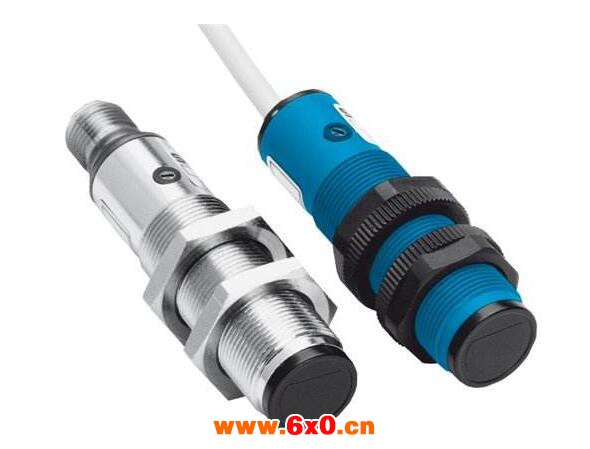

    反射式光电传感器广泛应用于点钞机、限位开关、计数器、电机测速、打印机、复印机、液位开关、金融设备、娱乐设备(自动机)、舞台灯光控制、监控云台控制、运动方向判别、计数、电动绕线机计数、电能表转数计量





    漫反射式光电传感器注意事项


    1、被检测的工件或物体表面必须有黑白相间的部位用于吸收和反射红外光,这样接收管才能有效的截止和饱和达到计数的目的。所以在选择工作点、安装及使用中最关健的一点是接收管必须工作于截止区和饱和区。


    2、使用中反射式光电传感器的前端面与被检测的工件或物体表面必须保持平行,这样反射式光电传感器的转换效率最高。


    3、反射式光电传感器的前端面与反光板的距离保持在规定的范围内。


    4、反射式光电传感器必须安装在没有强光直接照射处,因强光中的红外光将影响接收管的正常工作。


    5、反射式光电传感器的红外发射管的电流在2~10ma之间时发光强度与电流的线性,所以在电流取值一般不超过这个范围,若取值太大发射管的光衰也大长时间工作影响寿命;若在电池供电的情况下电流取值应小,此时抗干扰性下降,在结构设计时应考虑这点,尽量避免外界光干扰等不利因素。


    6、安装焊接时,反射式光电传感器的引脚根部与焊盘的最小距离不得小于5mm,否则焊接时易损坏管芯。或引起管芯性能的变化。焊接时间应小于4秒。


    7、反射式光电传感器在具体的工作环境中工作状态的参数选择方法:根据实际的检测距离选取反射式光电传感器的型号。


    漫反射式光电传感器功能优势


    工作电压 (VDC) 10.00 ~ 30.00


    检测距离(光电/超声波) (mm) 20.00 ~ 350.00


    响应时间 (ms) < 1.00


    输出电路 NPN


    输出功能 亮通+暗通


    连接方式 接插件


    外形 (mm) 14.8*43*31


    工作温度 (℃) -25.00 ~ 65.00


    防护等级 IP67


    外壳材料 塑料


    光源类型 红光LED


    一般数据


    类型背景抑制


    光源脉冲红色LED


    感应距离Tw 20 ... 350 mm


    感应范围Tb(最大扭矩)20 ... 350 mm


    感应范围Tb(在Tw min。)5 ... 20 mm


    校准/弄脏镜头指示灯闪烁指示灯


    指示灯LED黄色


    感应距离调节机械,10转


    波长660nm


    抑制相互影响是的


    电气数据


    响应时间/释放时间<1 ms


    电源电压范围+ Vs 10 ... 30 VDC


    最大电流消耗 (无负载)30 mA


    电流消耗典型值。 25毫安


    电压降Vd<1,8 VDC


    输出功能亮/暗操作


    输出电路NPN


    输出电流<100 mA


    短路保护是的


    反极性保护是的


    机械数据


    宽/直径14,8毫米


    高度/长度43毫米


    深度31毫米


    类型矩形


    外壳材料塑料(ASA,MABS)


    前(光学)PMMA


    连接类型连接器M8 4针


    环境条件


    工作温度-25 ... + 65°C


    防护等级IP 67


    漫反射式光电传感器特点


    安装使用时不需要对齐光路


    节省安装使用空间


    安装接线简便


    检测区域大


    反馈反射式光电传感器(也称镜面反射式)


    反馈反射式光电传感器是把发射器和接收器装入同一个装置内,在其前方装一块反光板,利用反射原理完成光电控制作用的光电传感器。正常情况下,发射器发出的光被反光板反射回来被接收器收到;一旦光路被检测物挡住,接收器检测的光信号有变化,光电传感器就动作,输出一个开关控制信号。


    反馈反射式光电传感器特点


    安装使用时便于光路对齐


    相对于反射式光电传感器,节省安装使用空间


    安装接线简便


    不受被检测的物体、颜色和材质影响


    最后,反馈反射式光电传感器与漫反射式光电传感器的检测距离也有所区别,反馈反射式光电传感器检测距离更远。


    漫反射式光电传感器是发射器和接收器置于一体,正常情况下接收器收不到发射器发出的光型号;当检测物体通过时阻碍了光,并把光部分反射回来,接收器收到光信号,输出一个开关控制信号。
