微机控制电液伺服试验机的结构介绍与用途

来源:网络  作者:网络转载   2019-10-04 阅读:914

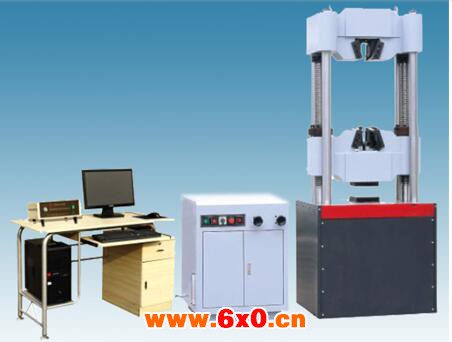

    微机控制电液伺服试验机采用了液压动力源驱动,电液伺服控制技术,计算机数据采集处理,可实现闭环控制及自动检测的高精度材料试验设备,其由试验主机、油源(液压动力源)、测控系统、试验器具四部分组成,最大试验力600kN,试验机准确度等级为1级,根据用户需要,也可扩大至0.5级。





    电液伺服液压万能试验机用途广泛,可对金属、非金属复合材料进行拉伸、压缩、弯曲、剪切等试验。


    采用四立柱框架结构,结构更稳定,刚度更能保证;


    采用液压夹头试样自动夹紧;


    采用高精度压强传感器测力,测量精度高,范围更广;


    采用高精度位移传感器,采用高精度引申计测量试样变形;


    采用高性能伺服阀控制;


    采用PCI总线控制方式;


    采用Windows XP操作系统;


    可选配触摸屏更加有利于试验机的操作和控制;


    可实现恒速率力控制、恒速率应力控制、恒速率变形控制、恒速率应变控制、恒速率行程控制、低周循环疲劳控制及用户自编程控制等多种控制方式;


    可绘制力-变形、力-位移、应力-应变、力-时间等多种试验曲线;


    试验曲线可局部放大并可进行多曲线的叠加比较;


    可自动求取弹性模量E,上屈服强度ReH、下屈服强度REL、规定非比例延伸强度Rr、抗拉强度Rm、规定总延伸强度Rt,点延伸率等多项技术参数,并打印出完整的试验报告和试验曲线,全面符合GB/T228-2002的要求。


    该产品主机是双空间结构,上横梁与下横梁之间为拉伸空间,下横梁与试台之间为压缩空间,试验空间通过链轮和丝杠旋转带动下横梁上下移动来自动调整。上下横梁设有内置式液压控制的楔形夹紧钳口,标准机型配有V型和平面型夹块用于夹紧圆柱试样和平板试样做拉伸试验;标准机型的下横梁底端配有上压板,试台上设有带球面副的下压板,可直接做压缩试验。


    该试验机主机的设计考虑了扩展装配其它夹具以完成更多试验的可能。如:配装螺栓夹具可做螺栓的拉伸和保载,配装弯曲夹具可做圆棒或板材的弯曲试验,配装剪切夹具可做圆棒剪切强度试验,在压缩空间中加配抗折、剪切、劈裂、弹性模量仪等可做混凝土及水泥样块的相应试验,此外,配上钢球、锚链、扣件等夹具即可完成该产品的各项试验。
