智能视觉与远心镜头的应用

近年来，我国机器视觉、3D打印、人工智能、物联网、工业控制等自动化技术不断发展，催生出智能制造业。而在智能制造过程中，智能视觉技术应运而生，可以有效并快速的解决智能制造过程中出现的各类检测问题。

大尺寸工件视觉检测

随着中国精密铸造、精密制造的飞速发展，对于加工品的精度要求越来越高。下面对中国南车集团旗下某子公司铁路铸件视觉检测项目分析，分享检测难点与项目成果。

【项目难点】

对于尺寸偏大的工件，传统的视觉检测已经满足不了技术的要求，表现在以下几点：

(1)普通镜头分辨率跟不上相机芯片分辨率;

(2)加工件尺寸超出100mm以上，普通镜头成像后会产生畸变，严重影响尺寸测量;

(3)受普通镜头的纵向视察、横向视察、景深的影响，成像后图像会存在遮挡阴影、边缘模糊不清晰;

(4)软件算法的检测精度达不到工件精度要求。

【解决方案】

智能视觉检测平台：维视图像智能相机、SVMS视觉检测软件、远心光学双远心镜头、平行光源等组成。

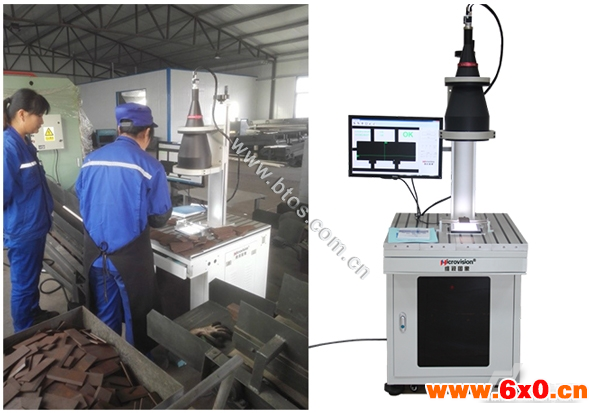

立式

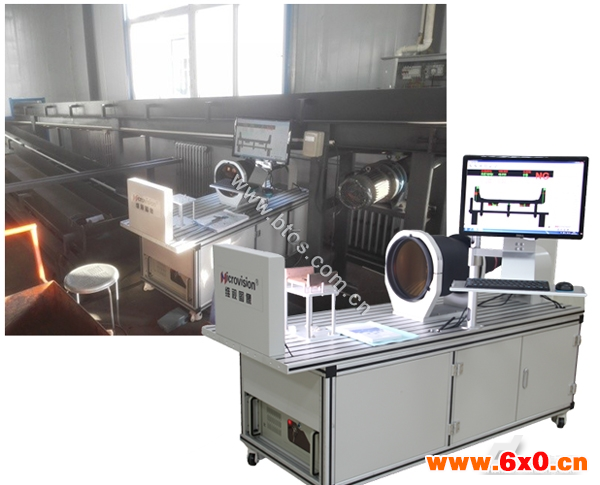

卧式

【硬件特点】

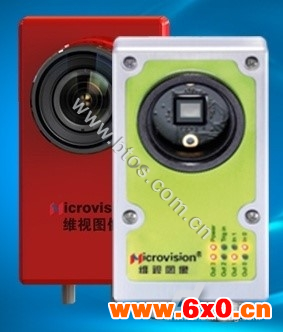

维视图像智能相机

一、采用DSP处理器，致力于运算速度更快、更稳定。

二、集成的SVMS视觉检测软件，算法强大、稳定、应用简单。拥有100多种算法函数，基本覆盖所有常规的检测需求，且所有算法函数采用模块化封装，使用者直接将算法函数模块拖入到编程界面即可。该开发平台允许用户只通过连线的方式即可完成视觉项目的开发工作，无需编写任何代码。因此能够提高视觉项目的开发效率，因此特别适合自动化设备集成商及中小机器视觉集成商。

三、包含DIO功能(除触发输入和FLO频闪输出外，还提供1个自定义的隔离输入端口和2个自定义的隔离输出端口。)、串口功能(具有串口功能(RS232)， 方便与设备上的其它电气设备进行串口通信。最高波特率可达115200。)、网络功能(具有网络传输功能，传输速率可达1000Mbits/s，可以完全满足您需要网口通信的应用场合)。

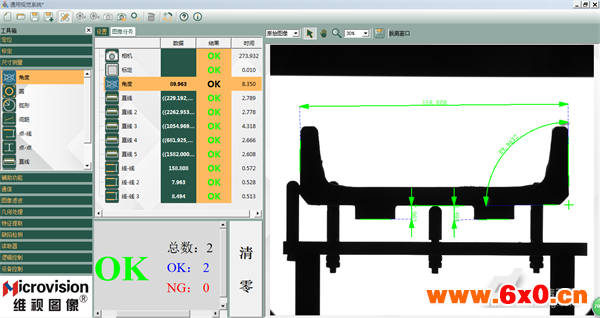

SVMS智能软件

【方案优势】

检测精度可达0.02mm，视场大，景深大，接近0畸变，成像无视察。
