智能电表简介

电表又称为能源量测表,用于测量住宅、企业、工厂等环境各种电源设备的电力消耗情况。威纶通智能人机界面cMT搭配智能电表,通过对需量的管理机制,为用户提供更为精准完善的能源监控解决方案。

适用条件

【HMI适用产品】CloudHMI系列产品:cMT-SVR和cMT-3151。

【应用电表】 Panasonic Eco-power meter KW1M&KW9M等。

【软件版本】EasyBuilder Pro V5.04.0.033或更新版本。



监控画面

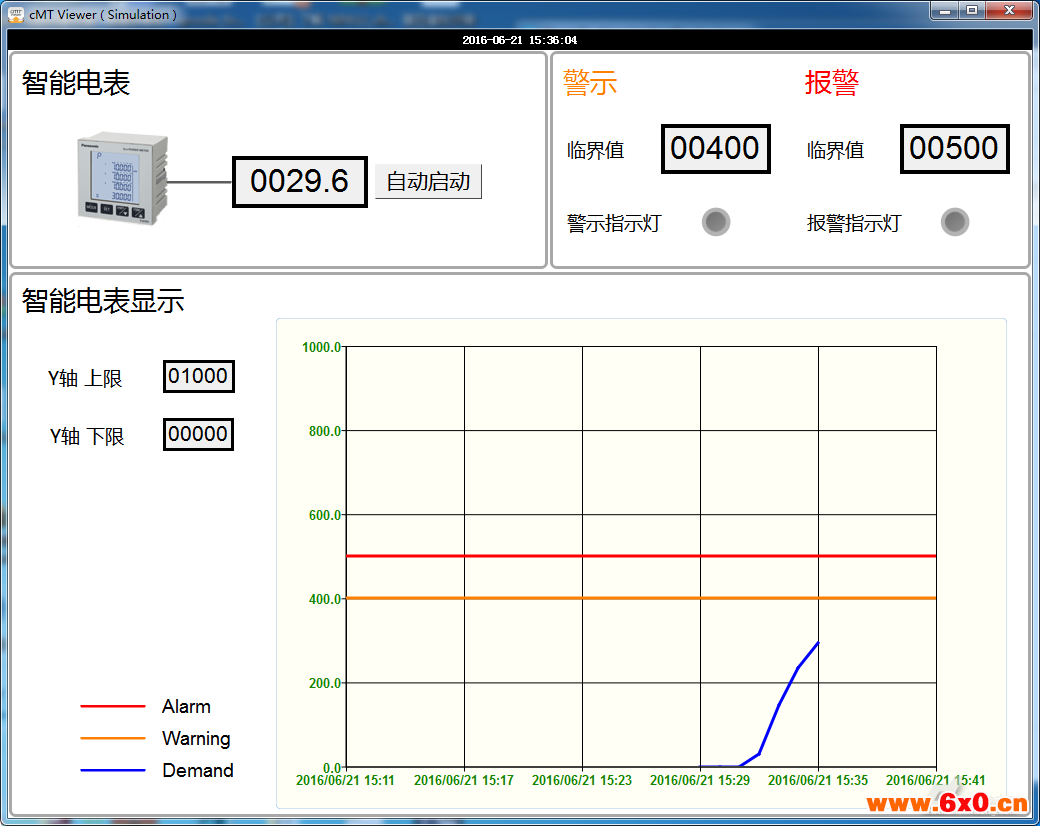

开启建立好工程档案,设定Y轴的下限值与上限值,警示与报警的临界值后,按下“自动启动”开始模拟电表用电量,【能源需量设置】元件就会把计算后的需量显示在【能源需量显示】元件上。



具体步骤说明

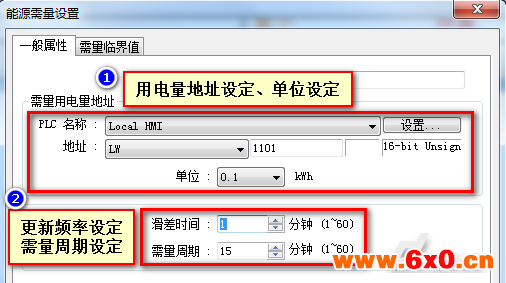

步骤1. 菜单栏【能源管理】>【需量】>【能源需量设置】元件,LW-1101是累积用电量的地址,单位选择0.1kWh,需量更新频率设定为1分钟,需量周期为15分钟。

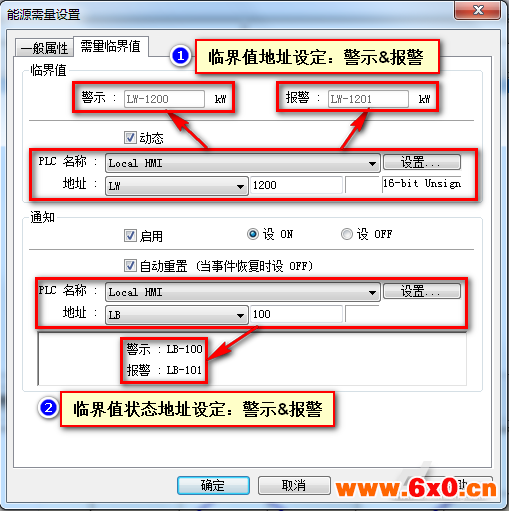

步骤2. 设定需量临界值和状态,勾选“动态”和“启用”。设定LW-1200为警示临界值,LW1201为报警临界值。通知地址LB-100(即LB-100警示指示灯,LB-101报警指示灯)如果需量值超过警示或者报警临界值,对应的指示灯会ON。

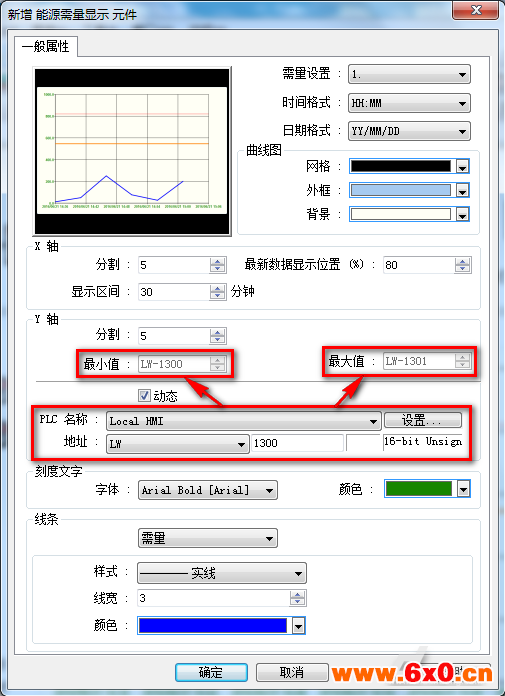

步骤3. 菜单栏【能源管理】>【需量】>【能源需量显示】元件,参数设定动态地址LW-1300(即设定最小值LW1300,最大值LW1301),然后再设定背景、格线、字体与线段的样式和颜色。

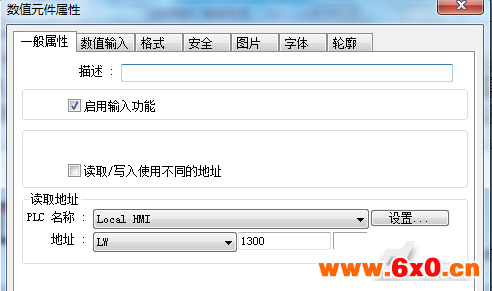

步骤4.分别建立两个数值输入元件,地址最小值LW-1300和最大值LW-1301。

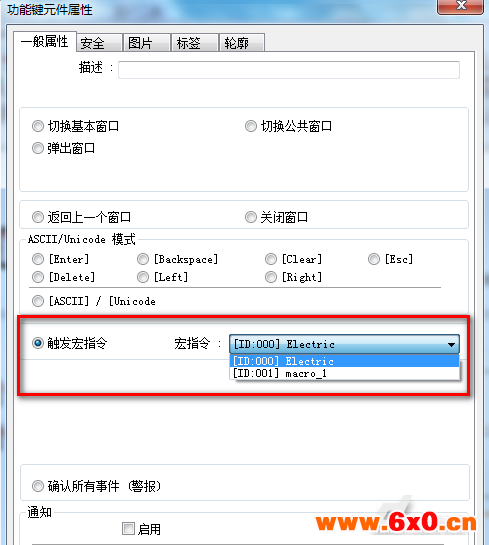

步骤5. 建立功能元件用来触发宏指令程序模拟电表的累积使用电量。

范例宏指令编写如下,客户可以根据实际情况,自行编辑宏指令。

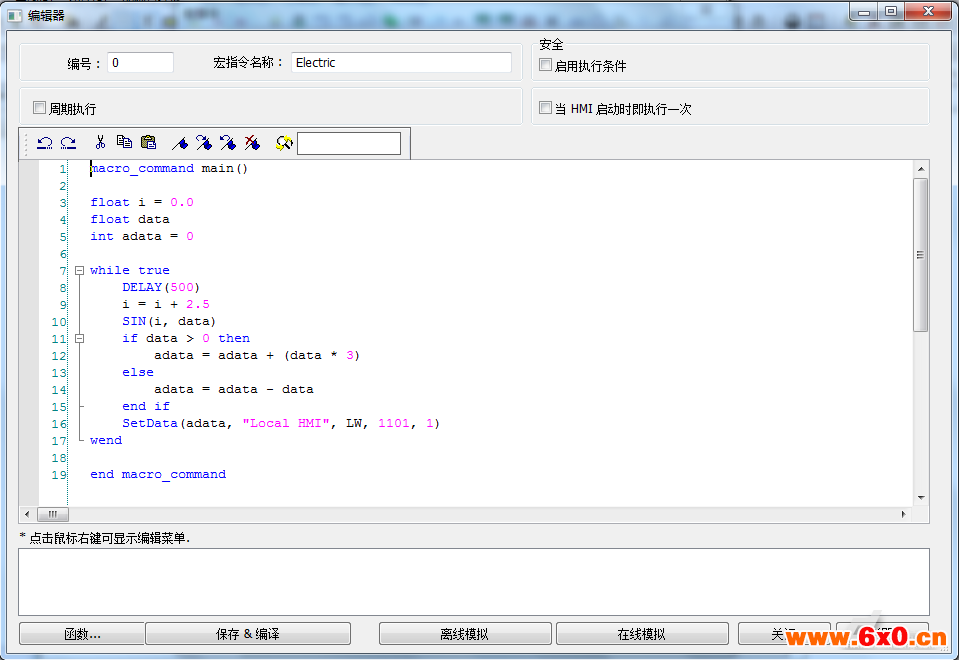

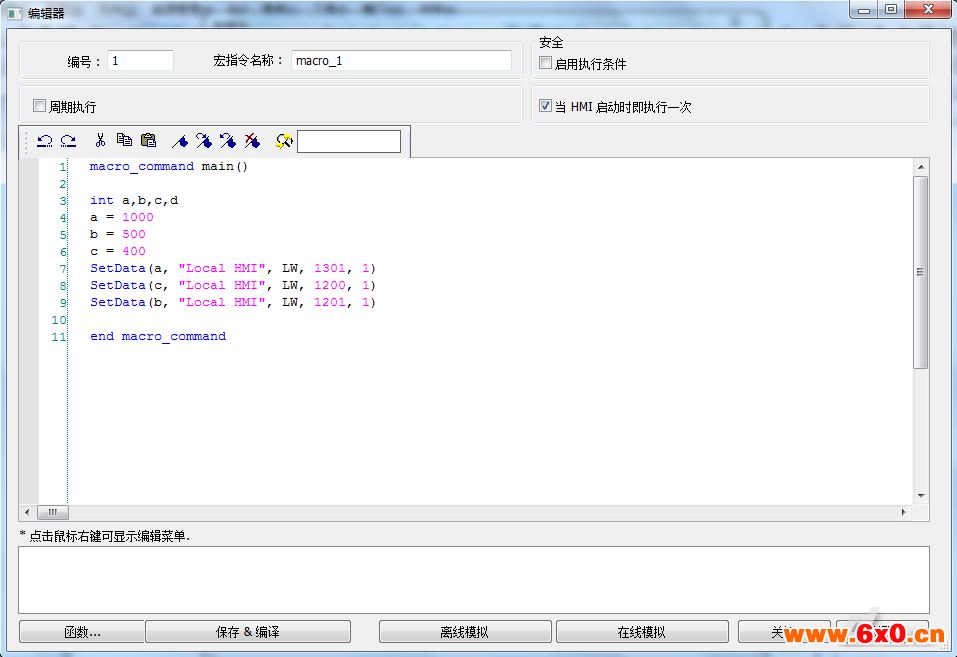

初始化参数宏指令:

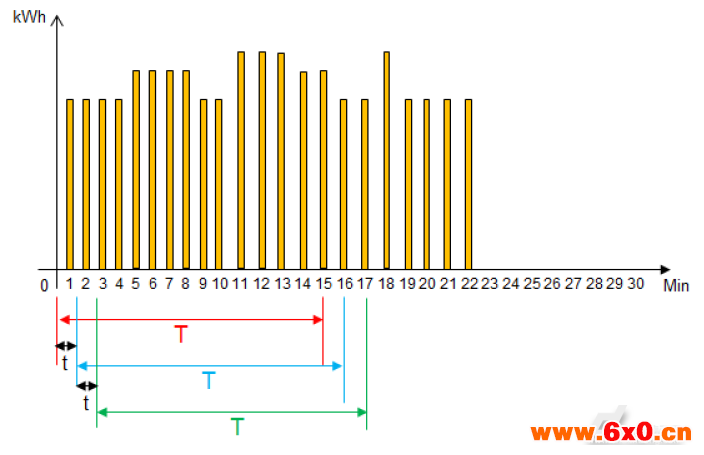

范例说明:需量更新频率(t)和需求周期(T)与需量的关系。

说明:

1. 若需量更新频率(t)为1分钟,需量周期(T)为15分钟,如上图所示。



2. 第1~15分钟为红色周期、第2~16分钟为蓝色周期、 第3~17分钟为绿色周期,若将3个周期的电量分别加起来并乘上4(必须计算成1小时),就可分别得到每个周期的需量值(KWh)。



3. 智能电表显示元件将会把获得的各需量搜集起来并作成图表。



4. 如果t=3,T=15,则是变成最近5次电量相加并乘上4(必须计算成1个小时)。



5. 如果t=5, T=30,则是变成最近6次电量相加并乘上2(必须计算成1个小时)。



6. 以此类推。



以上就是能源管理---智能电表的操作步骤说明,以上操作都会了么,赶快试试吧!!!!
