二次压降及负荷测试仪的功能与常见问题阐述

来源:网络  作者:网络转载   2019-10-04 阅读:483

    电能计量装置存在的误差为电能计量综合误差,是由电能表的误差、电压互感器的合成误差、电流互感器的合成误差和电压互感器二次导线压降引起的计量误差所组成。






    可以用以下式子表示:





    在电厂及变电站电能计量回路中,室外的电压互感器离装设于控制室配电盘上的电能表有较远的距离,一般在200~400 m左右,整个回路有接线端子排、开关、熔断器及导线,必然存在着接触电阻、导线电阻及分布参数,从而就存在着一定的回路阻抗,造成电压互感器与电能表间的二次回路上有电压降。电压互感器二次回路压降包括电缆、端子接触电阻、熔线、中间继电器接点、空气小开关等电压降之总和。


    电压互感器二次电压降引起的误差,就是指电压互感器二次端子和负载端子之间电压的幅值差相对于二次实际电压的百分数,以及两个电压之间的相位差的总称。


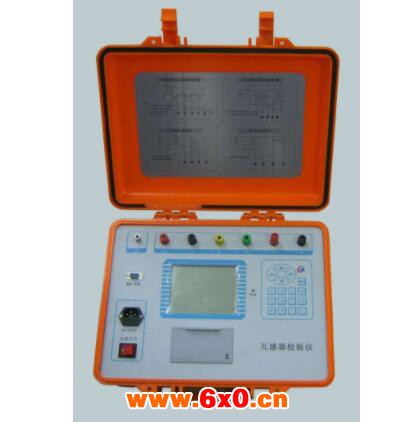

    二次压降及负荷测试仪具有下列功能


    ⑴.可以实现三相三线,三相四线、单相全自动测量


    ⑵.使用工程塑料机箱,结识耐用,有效保障测试人员及系统;


    ⑶.仪器具有量程自动切换功能,保证测试精度;


    ⑷.采用电子式原理线路结合DSP技术是使测试稳定性好,抗干扰能力强;


    ⑸.测量完毕,自动计算和负荷相关的各项参数,便于客户分析和试验。


    ⑹.采用大屏幕汉字液晶显示,所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能,能与计算机联机传送数据。


    ⑺.采用大容量7.2V11Ah锂电池供电,对测试回路不产生任何影响,避免系统出现保护的情况。同时在现场无供电电源的情况下使用。


    ⑻.负荷测试,采用钳型电流表采样电流,不需要断开二次回路。可以实现不停电在线测量。自动切换量程:测量过程中可以根据测试对象数值的不同切换到不同的位置,使测量精度和显示位数得到保证。


    ⑼.作时间可以长达24小时(最长)。


    ⑽.附有轻巧充电器,方便测量,在电池电量不足的情况下可以外接充电器测量。


    ⑾.仪器体积小,重量轻。


    ⑿.极宽阔的二次工作电流/电压范围。在50mA的工作电流下,能分辨1mΩ的电阻和电抗,能测试二次额定电流为5A的S级电流互感器的在线实际负荷;在5V的工作电压下,能分辨0.001mS的电导和电纳


    ⒀.能存储480组测量数据,断电后能保持十年


    ⒁.中文界面大屏幕显示,带有RS-232通讯接口


    常见问题处理


    1、开机后没有显示:


    处理办法:电池没有电?请先外接充电器,如果仍然不能工作,请立刻停止使用,联系厂家,请勿自行打开仪器,否则可能不能享受包修服务。


    2、测试过程中,出现数据不稳定:


    请检查接线是否正确,接线是否接触良好,同时周围是否有特别大的干扰。


    3、负荷测试过程中出现负荷为负的情况:处理办法:请将钳表反向即可。


    4、电压互感器二次回路压降的测试,一般均在实际负荷运行情况下现场带电进行,为此必须严格执行《电业规程》(电力线路部分)有关内容;


    5、电压互感器二次回路严禁两点接地,以防电压互感器二次侧短路而损坏设备。


    6、使用前应先用绝缘电阻表(或万用表)检查专用测量导线各芯之间的绝缘是否良好,线是否良好接通,各接线头与导线接触是否牢固完好;


    7、测试完压降后,如需要测试二次负荷,必须要拆线后换上测试负荷的专用线才能测试负荷。


    8、仪器不要被雨淋湿,不要受重压。


    对运行中的电压互感器二次回路压降需进行周期测试,以便算出由此引起的电能计量误差,这对于进行技术改进,减小电能计量综合误差,降低计费损失有着重要意义。


    电压互感器二次回路压降测量方法通常有间接测量法和直接测量法两种(无线测量属于间接测量法),由于间接测量法准确度不太高,不能满足测量要求,一般不采用此种方法,而直接测量法(校验仪测量法)采用测差原理,准确度高,测量可靠,因此在实际测量中大量采用。
