差压变送器的技术结构如何?

来源:网络  作者:网络转载   2019-10-04 阅读:787

    差压变送器是一连生产历程主动化中历程检测和控制体系的重要构成部门。其作用是将压力等被测工艺参数转换成相应的电(气)同一尺度信号,然后将此信号送至别的单位以实现对上述工艺参数的主动检测或主动调治。





    智能压力变送器布局如下图所示。





    1)检测、变更部门


    此中敏感元件的作用是将被测工艺参数转换成电信号,现在重要接纳扩散硅式和静电电容式压力传感器。片上静电电容型传感器其布局见图3.2。

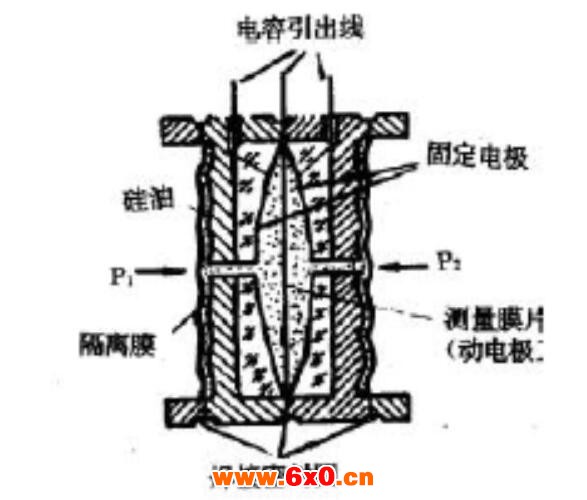

    被测压力P1、P2分别加于左右两个断绝膜片上,通过硅油将压力传送到丈量膜片。该丈量膜片由金属薄片制成,作为差动可变电容的运动电极,在双方压力差的作用下可左右位移肯定量间隔。在丈量膜片左右有两个金属牢固电极。


    当丈量膜片向一边兴起时,它与两个牢固电极间的电容一个增大一个减小,通过引出线丈量这两个电容的变革便可知道差压的数值。

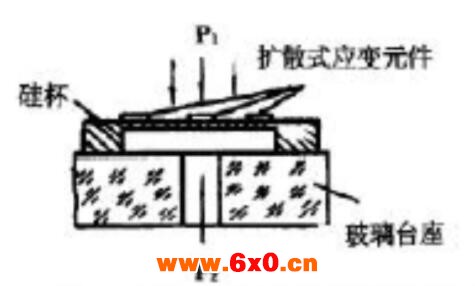

    扩散硅式压力传感器见图3.3。丈量敏感元件为周边固支的硅杯,在此杯单晶硅膜片的上下两侧出现压差时膜片内部孕育发生应力。在压力P1、P2作用下电桥出现不均衡,输出一个正比于压力变革的电压信号。





    调治单位的功效是把传感器输出的薄弱模仿信号调治成盘算机上求的信号电平,而且经A/D转换器件转换成数字量输入微处置处罚机中。


    2)微处置处罚器部门


    从总体上而言,微处置处罚器的作用是对变压器的各功效模块举行办理。借助于微处置处罚器(盘算机)的果断、影象、运算功效,可以实现很多处置处罚功效:检测部门线性化,量程重调与转换,零点调解,阻尼时间设定,自诊断和通讯等。微处置处罚器还控制D/A模块、表现驱动模块并驱动数字通讯器等。而只读存储器用于存放组态数据、测头线性化数据和量程常数。


    3)输出部门


    由于现在海表里均划定了历程控制体系瓣尺度模仿信号电流为直流(DC)4~20毫安,电压信号为1~5V。故CPU处置处罚输出的数字量丈量信号需经D/A转换成(DC)4~20毫安模仿量输出;随着技能的不停生长,历程控制体系实现数字化已是一定趋向。现处于模仿、数字信号并存的时期。故现有的智能压力变送器除输出模仿量外还必须有数字量输出的功效。别的,在通讯中也涉及数字量题目,这统统都有赖于数字通讯器(调制解调器)来举行。
