蝶阀型号编制说明

来源:网络  作者:网络转载   2019-10-04 阅读:438

    翻板阀,是一种结构简单的调节阀,可用于低压管道介质的开关控制的蝶阀是指关闭件(阀瓣或蝶板)为圆盘,围绕阀轴旋转来达到开启与关闭的一种阀,阀门可用于控制空气、水、蒸汽、各种腐蚀性介质、泥浆、油品、液态金属和放射性介质等各种类型流体的流动。在管道上主要起切断和节流作用。




    蝶阀型号编制说明:

    蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;

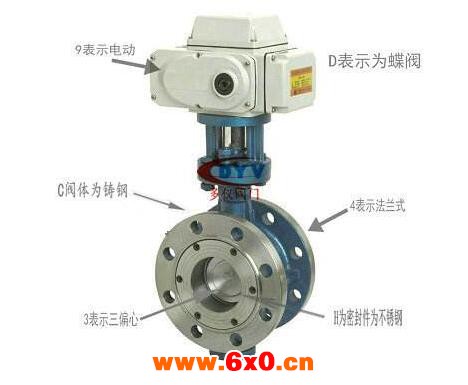

    ①蝶阀编制代号:D表示蝶阀;

    ②传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

    ③连接方式代号:4法兰式、6焊接、7对夹式;

    ④结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;

    ⑤密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;

    ⑥压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。

    ⑦壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

    蝶阀启闭件是一个圆盘形的蝶板,在阀体内绕其自身的轴线旋转,从而达到启闭或调节的目的。蝶阀型号通常表示为蝶阀类型代号、蝶阀传动方式、蝶阀连接形式、蝶阀结构形式、蝶阀密封面材料或衬里材料、蝶阀公称压力、蝶阀阀体材料。
