平板载荷仪的结构特点与安装事项

　　平板载荷仪适用于粗、细粒土和土填压实后的路基，基层等地基系数的测试，也可用于计算均匀地基土的变形模量。



　　技术参数：

　　1、载荷板直径：300mm

　　2、千斤顶加载能量范围：0—6t

　　3、千斤顶行程：120mm

　　4、测桥跨度：3000mm

　　5、手动油泵额定压力：30Mpa

　　6、压力测试范围：0--20 Mpa

　　7、移位测试范围：0—10mm

　　8、使用10号机械油，适用环境温度为0℃--45℃

　　基本构造：

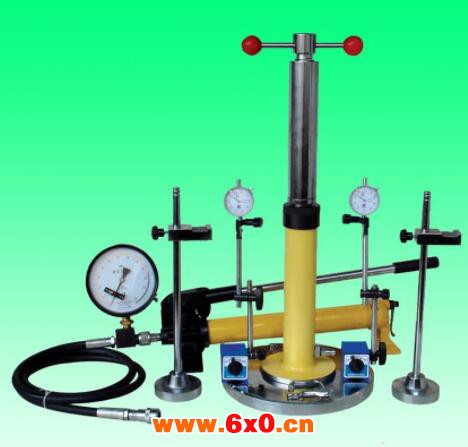

　　平板载荷仪由加载系统，测桥等组成

　　1、加载系统：

　　由载荷板、千斤顶、手动油泵、高压油管等组成。载荷直径为300mm，厚度为25mm上刻有放置千斤顶的定位线，千斤顶的推力为5t，行程120mm，升降杆起升高度100mm，手动油泵的额定压力为30Mpa。

　　2、测桥：由支坐，横梁和百分表支架等组成，横梁可沿支座立柱升降，以调整高度。

　　安装：

　　1、将横梁用支座立柱固定好，以距地面250mm为宜，两个支座要放平，立柱要在同一直线上，横梁在两个支座上的高度要相同。

　　2、接好油泵，压力表高压油管，千斤顶。

　　3、再将两根外横梁分别插入内横梁，到位后拧紧旋钮。

　　4、把整个测桥横梁高度在支座立柱上，以距地面300mm为宜。

　　5、接好压力表和高压油管

　　注意事项及维修保养

　　1、压力表应保持清洁，百分表不要随意扯拉或冲击，测杆部分不能粘上灰尘和油污，百分表，压力表不用时，要盖上塑料护盖，置于室内干燥处，以利防裂。防潮

　　2、油泵的液压油应定期补充，用10号机油，加油孔的位置在缸体的尾部，储油量为1升。

　　3、测试前，应将各紧固手轮拧紧，不得松动。

　　4、测试时，百分表的测杆应垂直于载荷板平面，直径要相同。

　　5、用作反力的载重车车轮离千斤顶中心距离应大于1米。
