高压开关机械特性测试仪的功能特点与安装

来源:网络  作者:网络转载   2019-10-04 阅读:562

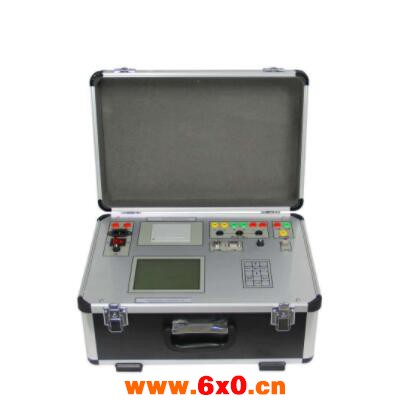

  高压开关机械特性测试仪是一款智能化测试仪器。


  高压开关机械特性测试仪接线方便、操作简单。操作时只需一次合(分)动作便可得到合(分)闸全部数据,并可以打印出全部数据,以及断口电流波形和动触头运动曲线,便于分析保存。





  功能特点有哪些呢?


  测试功能


  (1)三相不同期                      ms


  (2)同相不同期            同时测三相双断口         ms


  (3)动触头行程            测六个断口               mm


  (4)动触头超行程          测六个断口               mm


  (5)合(分)闸时间        同时测一至六个断口       ms


  (6)合(分)闸弹跳时间    同时测一至六个断口       ms


  (7)刚合(刚分)闸速度    测一个断口(传感器安装断口)  m/s


  (8)合(分)闸最大速度    测一个断口(传感器安装断口)  m/s


  (9)合(分)闸平均速度    测一个断口(传感器安装断口)  m/s


  主要特点


  (1)采用了先进的传感器,精确、可靠、安装方便、适应面广。


  (2)对开关操动电压适应范围大,DC60V~220V均可操作。


  (3)能自动判别并显示开关操作中的错误指令和不成功操作。


  (4)测试方法灵活,无论是合闸操作、分闸操作,一次操作就能获得所需测量数据。


  (5)测量数据可窗口显示,也可以打印机输出,打印机还能提供六个断口的电流波形图和一个断口动触头的时间——行程的波形图。


  (6)测试仪体积小、重量轻、便于携带。


  (7)抗干扰能力强,能在较强的电磁场中正常工作,适合变电站现场测试。


  (8)仪器自带220V/5A直流操作电源,可现场操动各种开关。并具有延时(一秒钟)断电功能。


  (9)仪器严格按行业标准DL/T846.3-2004《高压开关综合测试仪》中的定义要求进行数据采集和处理。


  测量线的连接与传感器的安装

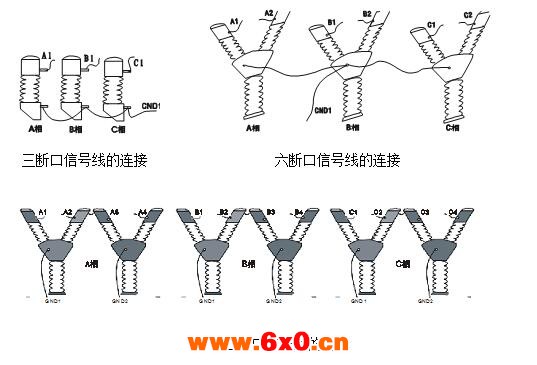

  高压开关机械特性测试仪断口信号接口与断路器连接





  以下连接中,A1、A2、A3、A4接断口线黄线,B1、B2、B3、B4接断口线绿线,C1、C2、C3、C4接断口线红线,A1、B1、C1及A2、B2、C2断口线的黑线为第一公共地GND1,A3、B3、C3 及A4、B4、C4断口线的黑线为第二公共地GND2。


  该仪器应用光电脉冲技术,单片计算机技术及可靠的抗电磁辐射技术,配以精确可靠的速度/距离传感器,可用于各种电压等级的真空、六氟化硫、少油、多油等高压开关的机械性参数的调试与测量。
