单相有功电能表的主要部件

　　交流电能的测量大多数采用感应系电度表，这类的仪表测量机构转矩大，成本低，广泛用于电力，工能也生产及家庭用户等。下面说说单相有功电能表的主要部件有：
　　1、驱动元件
　　驱动元件是由电流元件和电压元件组成，故又称电磁元件。
　　2、转动元件
　　由铝制圆盘和转轴（用来固定铝制圆盘）压铸而成，转轴由上下轴承支撑着，当电度表接入负载后，由电磁元件产生的交磁通量，穿过圆盘而产生涡流，交变磁通与涡流相互作用而产生转动力矩，使圆盘朝一个方向连续转动。
　　3、制动元件
　　由用词铁和磁轭构成，当圆盘转动时产生制动力矩，以匀速转动并相应负载功率成正比，因此，圆盘的转数可以反映电能的大小。
　　4、调整装置

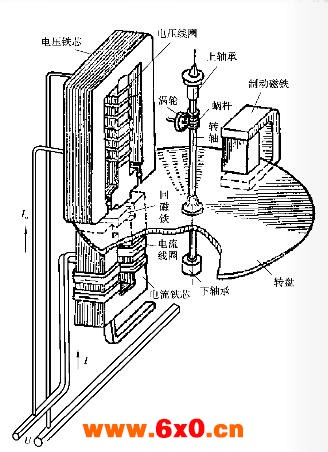

　　调整装置由满载，轻载，相位和潜动等调整器组成，它用来校正电能表在规定使用条件下达到所需的准确度，单相电能表的结构如下图所示。

　　5、计度器
　　计度器由传动轮和字轮构成，它是用来计量某一段时间内通过电路的电能的装置。
　　6、积算机构
　　调整装置与计度器的组合叫做积算机构，用来计算铝盘在一定时间内的转数，以便达到累积电能的目的。

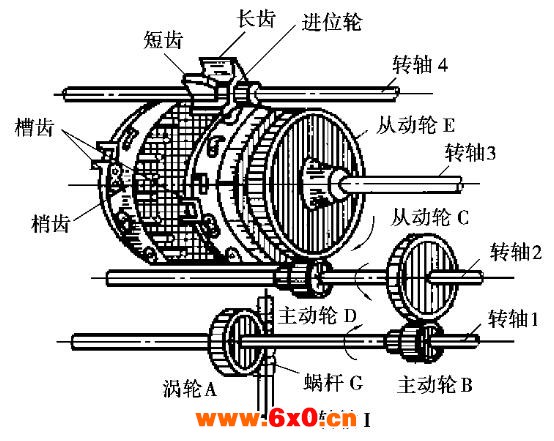

　　计算机构由蜗杆，涡轮，齿轮及滚轮组成，当铝盘转动时，通过蜗杆，涡轮及齿轮的传动，带滚轮组转动，滚轮组的五个滚轮的侧面都刻有10个数字（0-9）就带动第二个滚轮转过一个数字，当第二个滚轮转动一周带动第三个滚轮转过一个数字，依次类推，这样就可以通过五个滚轮上的数字来反映铝盘的转数，也就是所测电能的大小，要注意的是，从滚轮组前面的窗孔所诉出的数值，是电度表的累积数值，即电度表开始使用以后的总电能的记录，而最近一段时间内的电能等于当前时间的读数减去开始时的读数之差。
