信号隔离变送器系统的优势与应用

来源:网络  作者:网络转载   2019-10-04 阅读:198

    快速准确地连接信号通过“即插即用”的系统布线,在现场与自动化系统之间轻松传递大量的信号。


    信号隔离变送器应用于各种二线制变送器信号输入回路,仪表对现场二线制变送器配电,并将直流输入信号转换成隔离的标准过程信号(电流/电压)输出至控制系统或智能表。





    隔离变送器是将直流电压、电流信号按线性比例转换成互相电隔离的不同直流电压或电流信号的仪器。


    —附件


    —控制器电缆


    —系统适配器


    —用于控制器的前适配器

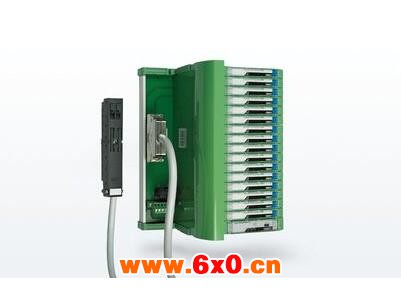

    —终端板


    终端板和系统适配器为接口层与过程控制层之间提供了统一的系统解决方案。


    优势


    设计紧凑,节省空间


    外壳坚固,终端PCB可机械退耦,系统可用性高


    终端板易于维护,便于记录和调试


    提供全套系统连接器和前适配器,用于自动化系统I/O卡件,实现适配


    通过系统适配器,灵活组合8个超薄型信号隔离变送器并轻松连接至控制器


    高效,更节省空间


    信号隔离变送器设计宽度仅6.2 mm,能够隔离、转换、滤波和放大模拟量信号。


    内部集成工艺结构及新技术隔离措施使该器件能达到:辅助电源、信号输入与输出 3000VDC 三隔离。并且能满足工业级宽温度、潮湿、震动环境要求。智能化设计的新型隔离变送器系列产品内置反接、过载、抗浪涌等多种保护电路,无需外接其它元件,带零点增益调节,采用标准 DIN35 导轨安装方式,方便用户现场使用。


    隔离变送模块主要应用于高共模电压环境下的信号变送,对被测对象和数据采集系统予以隔离,从而提高共模抑制比,同时保护电子仪器设备和人身安全。在测量设备、医疗电子设备、电力设备等方面被广泛应用。
