压力继电器的特性与安装

来源:网络  作者:网络转载   2019-10-04 阅读:218

    压力继电器在一定的调定压力下,多次升压(或降压)过程中闭合(或开启)压力本身的差值越小说明闭合(或开启)压力的重复精度越高。


    压力继电器能发出电信号的压力称为闭合压力。系统压力降低时,压力继电器能切断电信号的压力称为开启压力。闭合压力与开启压力之差称为压力继电器的灵敏度,差值越小,则灵敏度越高。





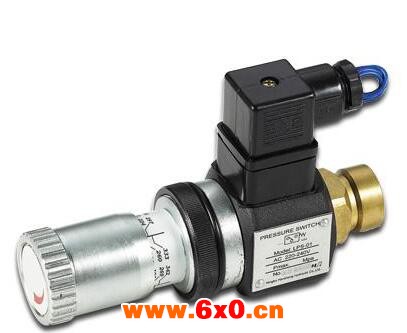

    特性:


    此阀内藏微动开关,感应来自液压系统的压力,传达电气信号给电磁换向阀或电气马达,使其改变切换方向或警告关闭油路,以达到系统安全的效果。


    使用技巧及建议:把两个压力继电器串联使用,可代替电触点压力表,调节方便,性能可靠,性价比高。广泛使用在橡胶机、鞋机、压力机械等机械中。


    压力继电器时通时断,要求闭合压力和开启压力必须保持一定的差值。若此差值是可调的,则把这个差值的调节范围称为通断调节区间。重复精度。


    压力继电器当油液压力达到压力继电器的调定压力时,能自动接通或断开电路,使电磁铁、继电器、电动机等电气元件通电运转或断电停止工作,以实现对液压系统工作程序的控制、安全保护或元件动作的联锁等。


    任何压力继电器都是由压力一位移转换装置和微动开关两部分组成的,按压力一位移转换装置的结构划分,有柱塞式、弹簧管式、膜片式和波纹管式四类,压力继电器其中以柱塞式zui常用。


    其主要零件包括柱塞、顶杆、调节螺钉和微动开关。压力油从继电器下端油口通入后作用在柱塞的底部,若其压力已达到弹簧2的调定值,它便克服弹簧的阻力和柱塞表面的摩擦力推动柱塞上升,通过顶杆使微动开关的触点闭合,发出电信号。


    拧动调节螺钉,改变弹簧的预压缩量,可以调节压力继电器的设定压力。L为泄油口。


    压力继电器的控制油口K和液压系统相连。压力油从控制口K进入后,作用于橡胶膜片上,当压力达到弹簧2的调定压力时,膜片变形,推动柱塞上升,此时,柱塞的锥面推动两侧的钢球沿水平孔道外移,钢球又推动杠杆绕铰轴逆时针转动,压下微动开关的触头,发出电信号。


    拧动调节螺钉可以改变弹簧2的预压缩量,从而改变发出电信号的调定压力。当压力降低到某一数值后,弹簧2和7使柱塞下移,钢球5和6进入柱塞的锥面槽内,松开微动开关,随即断开电路。压力继电器钢球6在弹簧7的作用下可以对柱塞产生一定的摩擦力,该力在柱塞向上运动时与液压力方向相反,在柱塞向下移动时与液压力方向相同。


    由于摩擦力的影响,松开微动开关的压力比压下微动开关的压力低。螺钉用来调节弹簧7的作用力,压力继电器从而调节微动开关压下和松开时的压力差值。
