高压开关柜的操作如何

来源:网络  作者:网络转载   2019-10-04 阅读:932

    高压开关柜柜体应装设防止电气误操作的闭锁装置,使之具备“五防”功能:


    防止误分、误合断路器;防止带负载拉、合隔离开关;防止带电挂接地线;防止带接地线闭合开关;防止人员误人带电间隔。倒闸操作就是将电气设备由一种状态转换到另一种状态,即接通或断开高压断路器、高压隔离开关、高压负荷开关、跌落式熔断器等。





    高压电气设备倒闸操作的技术要求:


    ①高压断路器和高压隔离开关的操作顺序:停电时,先断开高压断路器,再断开高压隔离开关;送电时,顺序与此相反。严禁带负荷拉、合隔离开关。


    ②高压断路器两侧的高压隔离开关的操作顺序:停电时先拉负荷侧隔离开关,再拉电源侧隔离开关;送电时,顺序与此相反。


    ③变压器两侧开关的操作顺序:停电时。先拉负荷侧开关,后拉电源侧开关;先停低压.后停高压。送电时顺序与此相反。


    ④单极隔离开关及跌落式熔断器的操作顺序:停电时,先拉开中间相,后拉开两边相;送电时顺序与此相反。


    倒闸操作是电气值班人员的一项经常性的重要工作。操作人员在倒闸操作时,必须要有高度的责任心,要严格执行有关规章制度。

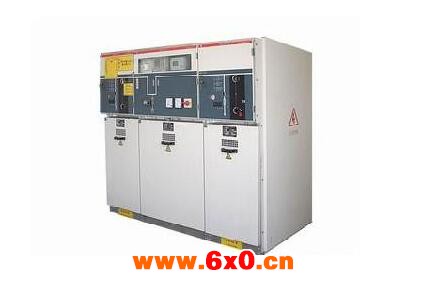

    开关柜是一种电设备,外线先进入柜内主控开关,然后进入分控开关,各分路按其需要设置。如仪表,自控,电动机磁力开关,各种交流接触器等,有的还设高压室与低压室开关柜 ,设有高压母线,如发电厂等,有的还设有为保主要设备的低周减载。


    预防措施


    (1)规范电缆终端制作工艺,提高电缆终端制作质量,杜绝"野蛮施工"。电缆分相穿过底板的敷设方式,开关柜出线室底部铁板不允许形成闭合磁路。


    (2)开关柜出线室底板应采用非导磁材料制作。


    (3)开关柜出线室的底板采用铁板时,铁板必须固定安装,防止所留缝隙因变位形成闭合磁路。


    倒闸操作的要求


    运行中的电气设备,会因检修、调试、试验、消除缺陷以及改变一次回路的运行接线或新设备投入等工作,需要运行人员进行运行方式的变换而投入、断开、倒换电气没备,这一系列操作称为倒闸操作。


    它是一项重要而复杂的操作,关系到电力系统没备、供电和人身的安全。要特别防止误拉合开关、带负荷拉合隔离开关、带电挂地线(包括接地闸)、带地线合闸和误入带电间隔等恶性事故(合称"五防"),以及非同期合闸和错停负荷等。


    除了上述一次回路的操作外,还有许多单独进行的二次回路设备的操作,如改变继电保护的运行方式及其定值等。

标签: 高压开关柜
标签: 开关柜
