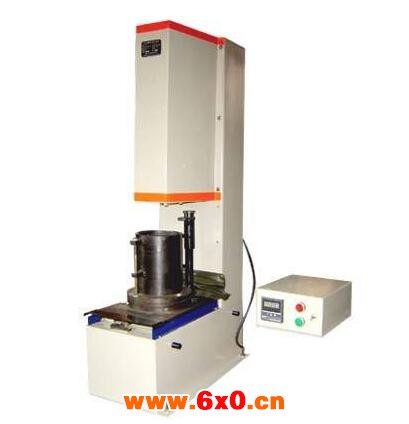

多功能电动击实仪的安装与技术参数

    多功能电动击实仪该仪器是根据交通部颁发的公路试验行业标准研制的，其结构性能完全符合（公路土工试验规程）中的击实试验，（TO131－93）承载中比实验(CBR)(TO134－93)回弹模量试验（TO135－93）中的击实试验试样制作要求，并具有轻型击实和重型击实两种功能。



    多功能电动击实仪安装与调试

    1．将本机放置在平整的水泥地面上。

    2．将主机上伸出的导线接到控制器后面板的输出端。（10芯）

    3．将电源线接到控制器后面板的输入端。（4芯）

    4．将电源线插头插上电源上。

    5．按下控制器上的置数/启动钮，使之处于置数状态。

    6．拨动置数盘，使之为03。

    7．按下电源开/关钮，电源接通。

    8．按置数/启动钮，使之弹起，机器开始运转。

    9．待自动停机后，若击实锤被提起，则接线正确，可正常工作；若击实锤落在试筒内，则电机是反转，应将电源插头的任意两根火线调换位置，再次试机，直到自动停机后击实锤处于提起位置。

    特点:

    电动击实仪符合交通部<<公路土工试验规程>>中的击实试验、承载比试验等试件制作要求。可做重型击实和轻型击实两种试件(φ152mm、φ100mm)。本机质可靠,使用寿命长,精度高。

    主要技术参数

    1、电源:AC220V;50HZ

    2、锤头直径:φ50mm

    3、锤击速度:30次/分钟

    4、锤重:2.5kg(轻型);4.5kg(重型)

    5、落高:300mm(轻型);450mm(重型)

    6、试模直径:中100mm;φ152mm

    7、环境温度:10~50°C

    8、相对湿度:>80%

    9、记数范围:0-99次

    10、外形尺寸:580x450x1520mm

    11、机器重量:约150kg

    电动击实仪用于公路、铁路、水利工程试验及相关大专院校的教学、科研,是测量士的含水量与干密度的关系所必需的试验仪器。
