对夹式止回阀的特点与使用注意事项介绍

    对夹式止回阀是一种通用单向流体阀门。对夹式止回阀重量轻，体积小，容易安装在法兰之间，阀门内部由两个半圆弹簧和板面组成，用销子固定在阀体上弹簧形变使阀板关闭，流体压力又使其开启弹簧的形变很快，这样能保护管道免受水锤破坏。

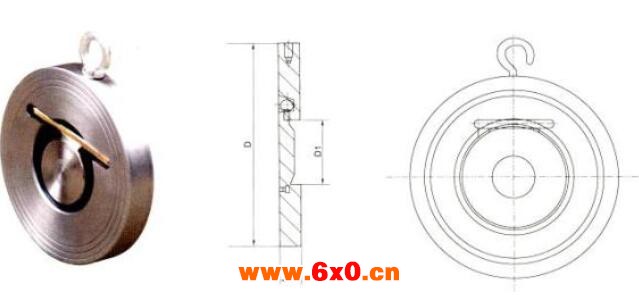

    对夹式止回阀的结构特点

    结构长度短，其结构长度只有传统法兰止回阀的1/4~1/8

    体积小、重量轻，其重量只有传统法兰止回阀的1/4~1/20

    阀瓣关闭快速，水锤压力小

    水平管道或垂直管道均可使用，安装方便

    流道通畅、流体阻力小

    动作灵敏、密封性能好

    阀瓣行程短、关闭冲击力小

    整体结构简单紧凑、造型美观

    使用寿命长、性能可靠

    安装对夹式止回阀需要注意的事项：

    1、放置管道时应注意使对夹式止回阀的通过方向与流体流向一致；

    2、安装在垂直放置的管路中。对于水平放置的管路，垂直放置对夹式止回阀；

    3、在对夹式止回阀和蝶阀之间使用一个伸缩管，千万不要将其与其它阀门直接相连；

    4、在阀板操作半径范围内，避免加入管接头和阻塞物；

    5、不要在对夹式止回阀的前面或者后面安装一个变径管；

    6、在弯头附近安装对夹式止回阀时，要注意留有足够大的空间；

    7、在水泵出口安装对夹式止回阀时，至少流出六倍阀门直径的空间以保证蝶板最终受到流体作用。

    对夹式止回阀适用于公称压力PN1.0MPa~42.0MPa、Class150-2500；公称通径DN15~1200mm、NPS1/2~48；工作温度-196~540℃的各种管路上，用于防止介质倒流。通过选用不同的材质，可适用于水、蒸汽、油品、硝酸、醋酸、强氧化性介质及尿素等多种介质.
