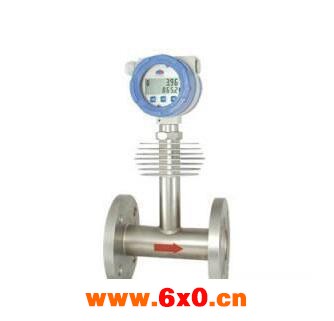

有关智能靶式流量计的测量

来源:网络  作者:网络转载   2019-10-04 阅读:382

    要保证智能靶式流量计的测量精度,正确的安装是很重要的。其中智能靶式流量计的安装要求包括:


    1、变送器应安装在室内干燥通风处。避免安装在环境温度过高的地方,不应受强烈振动,尽量避开具有强烈磁场的设备,如大电机,变压器等。避免安装在有腐蚀性气体的场合。安装地点便于检修。这是保证变送器正常运行的环境条件。





    2、为了保证变送器测量管内充满被测介质,变迭器一般垂直安装,流向自下而上。尤其是对于液固两相流,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面


    3、变送器两端应装阀门和旁路。


    4、靶式流量变送器的电极所测出的几毫伏交流电势,是以变送器内液体电位为基础的。为了使液体电位稳定并位变送器与流体保持等电位,以保证稳定地进行测量,变送器外壳与金属管两端应有良好的接地,转换器外壳也应接地。接地电阻不能大于10,不能与其它电器设备的接地线共用。如果不能保证变送器外壳与金属管道良好接触,应用金属导线将它们连接起来,再可靠接地。


    5、为了避免干扰信号,变送器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆电源线平行放在同一电缆钢管内。信号电缆长度一般不得超过30m。


    6、转换器安装地点应避免交、直流强磁场和振动,环境温度为—20一50℃,不含有腐蚀性气体,相对湿度不大于80%。


    7、为了避免流速分相对测量的影响,流量调节阀应设置在变送器下游。对于小口径的变送器来说,因为从电极中心到流量计进口端的距离已相当于好几倍直径D的长度,所以对上游直管可以不做规定。但对口径较大的流量计,一般上游应有5D以上的直管段,下游一般不做直管段要求。


    其他因素:


    1.环境湿度


    环境中大气湿度也是影响流量计使用的问题之一。比如湿度高会加速大气腐蚀和电解腐蚀并降低电气绝缘,低湿度会感生静电。环境温度或介质温度急剧变化会引起湿度方面的问题,如表面结露现象。


    2.环境温度


    环境温度变化会影响流量计的电子部分和流量传感器部分。比如温度变化会影响传感器尺寸的变化、通过流量计壳体传热改变流体密度和粘度等。当环境温度影响到显示仪表电子元件时,将改变元件参数。应该将流量传感器和二次显示仪表安装在不同的场所,像二次显示仪表应安装在控制室内,以保证电子元件免受温度的影响。应该说环境温度的影响量在作流量测量总不确定度的估算时,其影响不应是不确定度主要影响量之一。


    3.电气干扰


    电力电缆、电机和电气开关都会产生电磁干扰,如不采取有关措施,就会成为流量测量产生误差的原因。


    4.安全性


    应按照有关规范和标准选择流量计,以适应用于爆炸性危险环境,按照防爆标准对现场进行要求。
