差压变送器的安装

来源:网络  作者:网络转载   2019-10-04 阅读:557

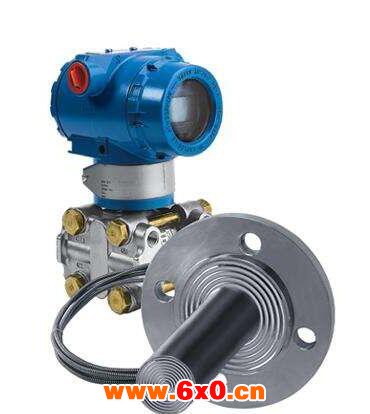

    当差压变送器与被测设备之间用毛细管连接即成为带远传差压变送器,是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA。




    DC信号输出,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。为了适应不同的需求,智能远传差压变送器具有多种形式的远传装置方式,主体结构与差压变送器相同,广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。


    1、开始前,如果阀门是关闭,则使用时,应该非常小心地并缓慢地打开阀门,以免被检测介质直接冲击传感器膜片,从而损坏变送器膜片。


    2、管道中必须保持管道的清洁,管道中的沉积物会弹出,并损坏变送器膜片。


    3、变送器与散热管出,切勿漏气。


    4、安装时应考虑油罐(或其它)的取压开孔尽量可能放低,以消除温度变化而造成的误差,必要时引入温度补偿。


    5、当油罐(或其它)罐体水平面不等的情况下(如上小下大),要考虑补偿措施,如二次表可以选用液位容量调节仪。


    6、为了达到使用的精度,如油罐顶部装有呼吸阀时,必须采用差压变送器而不能采用压力变送器。对敞口油罐或精度要求不高时,可采用扩散硅压力变送器以方便安装使用。


    7、当远传需要二次显示仪表时,尽可能选用智能数显表,可方便改变量程,实现温度补偿配套等。


    智能远传差压变送器适用场合:


    1、高温下粘稠介质


    2、易结晶的介质


    3、带有固体颗粒或悬浮物的沉淀性介质


    4、强腐蚀或剧毒性介质


    5、可消除导压管泄漏污染周围环境现象的发生;可免去采用隔离液时,因测量信号的不稳定,需要经常补充隔离液的繁琐工作。


    6、连续精确测量界面和密度


    7、远传装置可避免不同瞬间介质的交混,从而使测量结果真实地反映过程变化的实际情况。


    8、卫生清洁要求很高的场合


    9、如食品、饮料和医药工业生产中,不仅要求变送器接触介质部位符合卫生标准,并且应便于冲洗,以防止不同批量介质的交叉污染。


    智能远传差压变送器为了适应不同的需求,压力变送器具有多种形式的远传装置方式,主体结构与差压变送器相同,广泛应用于石油、化工、电力、食品、造纸、市政工程等行业。


    当差压变送器与被测设备之间用毛细管连接即成为带远传差压变送器,是一种通过安装在管道或容器上的远传装置来感受被测压力,该压力经毛细管内的灌充硅油(或其它的液体)传递至变送器的主体,然后由变送器主体内的δ室和放大线路板,将压力或差压转换4~20mA.DC信号输出,与符合HART协议的手操器配合,可以相互通讯,进行设定和监控。
