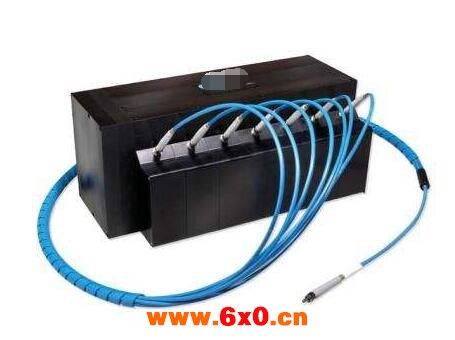

便携式光纤光谱仪的拆解

来源:网络  作者:网络转载   2019-10-04 阅读:472

    拆解便携式光纤光谱仪的过程,不同部件分别起到什么作用呢,下面维库小编就带你一起来看下。


    便携式光纤光谱仪广泛应用于冶金、铸造、机械、金属加工、汽车制造、有色、航空航天、兵器、化工等领域的生产过程控制,中心实验室成品检验等,可用于Fe、Al、Cu、Ni、Co、Mg、Ti、Zn、Pb等多种金属及其合金样品分析。





    便携式光纤光谱仪可对片状、块状以及棒状的固体样品中的非金属元素(C、P、S、B等)以及金属元素进行准确定量分析。


    便携式光纤光谱仪详细操作:


    1、拆机


    (1)打开激发台门,取下防护板。然后拧松紧固电极的黑色旋钮,将电极压下去或t者小心取出。


    (2)拧松激发台的两个固定螺丝,将激发台与光路接口部分小心拔开。


    (3)取出石英杯及两个O型环,用酒精、脱脂棉或医用纱布将激发台、石英杯、电极底座、O型环、电极依次擦干净。如果激发台里脏得厉害,可以先用吸尘器吸,然后再擦。


    (4)将石英杯、O型环放回原处,.固定好激发台。


    (5)将电极装回原处,用电极量规调整好电极与激发台面的距离。


    (6)拧紧紧固电极的黑色旋钮。


    2、擦透镜


    (1)按清理激发台火花室的操作将激发台取出,将激发台档板里侧的光路开关由开的位置(Open)用手完全拨到关的位置(Close)。


    (2)将激发台档板内侧透镜的加热xian卡子小心用手取下


    (3)用手小心将光路部分向外拔出。不要过分弯曲附在光路通道上的细铜管。(必须小)心,缓慢)。


    (4)拧松透镜底部的两个固定黄铜螺丝,以便松开锁紧夹。


    (5)顺时针方向将红色刻花球形柄拧几扣,能看到将透镜顶出来,然后将透镜底座的两个开口部分与夹头黄铜螺丝对齐,大约转动1/8圈,小心取出透镜(带底座),同时在取透镜时还要小心不要被烫到。用绸布蘸取酒精小心擦拭,注意不要用硬物擦伤碰透镜。


    (6)擦完透镜后,先将透镜装回原位,注意将透镜底座的两个开口部分对准黄铜螺丝,并且红色的球形柄要反时针拧几扣,使它的螺丝头面低于透镜底座或保持在同一平面,否则透镜装不合适。


    (7)装上透镜后,将透镜底座的两个开口位置与黄色螺丝错开位置,并拧紧黄色螺丝夹头,此时透镜的位置与先前取下的透镜加热导线卡子是比较垂直的。


    (8)把光路开关由关Close完全拨到开Open的位置,然后把光路部分小心装上。


    (9)按顺序将激发台及火花室部分装好。最后别忘记用量规调整电极的距离,当透镜清理干净后,别再用手指触及他的表面。


    便携式光纤光谱仪主要特点:


    强大的电池功能以及模块化设计适合各种复杂环境的检测


    便携式光纤光谱仪出现排气不畅故障,氩气排气管路堵塞,火花室下部的弯头内有异物,氩气过滤器入口端有异物。


    一般这种情况需要更换排气管,并定期对排气管路进行吹扫。


    便携式光纤光谱仪有时候会出现真空泵不自动启动故障。这个时候需要先看泵油温度是否较低,重新断电后,手动启动真空泵,有时需停顿一下,再试。


    有时候也会出现真空值下降快的情况,我们需要真空值曲线是否平缓,否则,有漏气的地方,检查真空室真空盖密封性,更换密封圈或对角紧固螺丝。


    一般情况下光谱仪光强值下降,原因一般多为透镜脏,或者入射狭缝污染和光纤老化,这个时候需要我们擦拭透镜,清理狭缝,更换光纤。


    便携式光纤光谱仪P、S稳定性不好,检查真空泵是否被误关掉,真空光路镜片是否需要清洗,一个维护不好的光路会导致错误的重现性和分析结果。需要我们检查真空泵及清洗镜片。
