双金属温度计的正确安装

    双金属温度计是一种测量中低温度的现场显示温度仪表。是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时，带动指针旋转，工作仪表便显示出热电势所应的温度值。

    可以直接测量各种生产过程中的 -80℃ -+500℃范围内液体蒸汽和气体介质温度。在工业场合中得到广泛的应用，下面简单介绍双金属温度计正确安装方法。

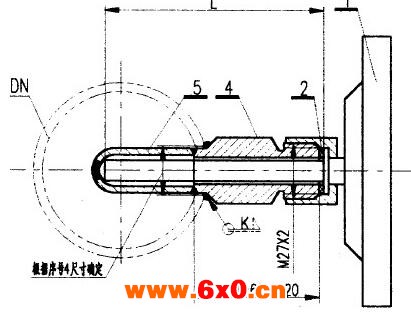

    一、双金属温度计外螺纹连接安装示意图

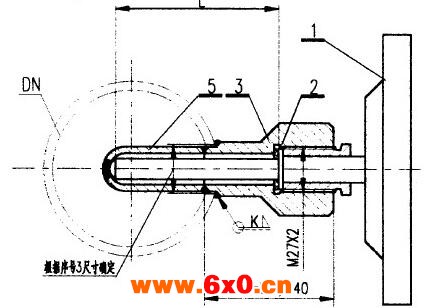

    二、双金属温度计内螺纹连接安装示意图

    安装注意事项

    1、H=120mm、140mm是用于带保温层的管道或设备；

    2、焊脚高度K不小于两相焊件的*小管壁厚；

    3、材料：用于无腐蚀场合直形连接头：20号钢；垫片：根据介质、温度选择。用于有腐蚀的场合直形连接头：304；垫片：根据介质、温度选择；

    4、件号5是用于严禁有泄漏的场合，材质与母体材料相同，一般场合可不设；

    5、双金属温度计有轴向与径向两种。径向安装与本图相同；

    6、当双金属温度计在管道DN大于80的管道安装时，需采用扩大管。
