矿用激光指向仪的安装是怎样的?

来源:网络  作者:网络转载   2019-10-04 阅读:108

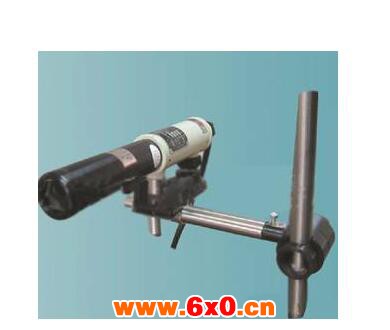

    矿用隔爆型激光指向仪是集电子、光学、精密机械等技术为一体的仪器。具有外形美观、体积小、重量轻、防爆等特点。仪器安装采用固定式,可快速固定在锚杆上。


    仪器可在360°范围任意粗调,微调准确;调节方便,制动可靠。产品采用自主研发的光学系统,可采用红、绿两种光源,光斑大小、射程满足矿下施工需求。仪器采用交直流转换电源模块,交流宽电压AC80V~AC245V供电,具有保护功能。





    安装


    (1)仪器配有测试用电缆线。


    (2)仪器安装使用前,请将水平调整螺旋2,水平锁紧螺旋2拆下(内有弹簧,注意安全),将测试用矿用防水电缆线拆下,用适宜长度的矿用防水电缆线穿过压紧螺母,后罩与仪器内的接线端子连接(注意不要接错端子),按原顺序重新安装水平调整螺旋2,水平锁紧螺旋2。


    (3)仪器与锚杆的安装

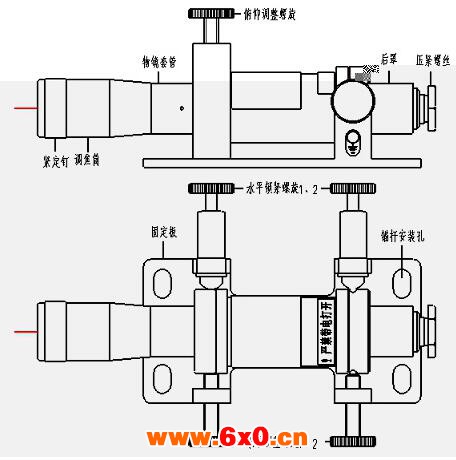

    如图所示。仪器固定板安装孔为12mm,预先在巷道顶部中心,距离为158mm和56mm 的两端,打入四根直径小于12mm的锚杆,自制螺纹。(长度不影响现场施工),在锚杆上各安装一个螺母和垫片至螺纹上部,然后将仪器的固定板对准锚杆穿入,用锚杆上下螺母及垫片压紧固定板至牢固为止。





    2.调节、使用


    根据铭牌输入电压的要求将矿用防水电缆线接好。接通电源,点亮激光器。将激光束指到大约需要的位置。再根据经纬仪所测定的准确方向进行准确调整,调整俯仰调整螺旋即可调整垂直方向的角度;松开水平锁紧螺旋1,2;调整仪器水平调整螺旋1,2即可调整仪器水平方向的角度;将光斑准确指向目标点后,拧紧水平锁紧螺旋1,2。


    请注意:仪器出厂时,光斑在射程内已校验,用户现场免调试。如果用户需要调整,请参考故障分析中的方法进行。


    技术参数;


    安装方式:固定式


    防爆形式:矿用隔爆型


    防爆标志:ExdIMb


    激光指向仪工作制:连续运行


    供电电压:AC127V (电压在AC105V~AC140V之间仪器可正常工作)


    工作电流:≤90mA


    光 功 率:不大于15mW


    有效射程:500m  (YBJ-500A),    800m(YBJ-800), 1200m(YBJ-1200)


    光斑直径: 在500m、800m、1200m处光斑直径应不大于50mm、60mm、80mm


    光斑漂移量:在800m、1200m处光斑漂移量应不大于10mm


    横向、纵向粗调:360°任意


    横向、纵向调节范围:≥±1.5°


    外形尺寸:


    尺寸:298×182×110(mm)YBJ-500A,266×250×130(mm)(YBJ-800), 286×250×130(mm)(YBJ-1200)


    重量:3.4kg(YBJ-500A,YBJ-800) 3.5kg(YBJ-1200)
