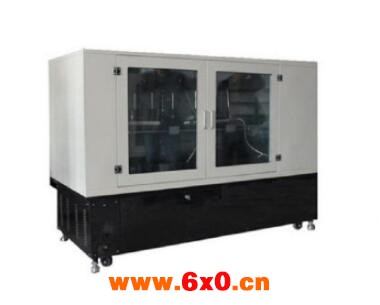

车辙试验机为落地式结构,采用PC机控制技术,测试过程自动控温、自动计时、实时显示车辙的位移量,并自动记录位移曲线,打印报表。
试验时同时显示时间与位移、时间与温度变化曲线,为研究沥青混合料车辙特性的科研单位提供实践依据。
主要技术参数及指标
1、碾轮的碾压速度: 42±1次/分(单程);
2、试验小车运动距离: 230±10mm;
3、碾轮的橡胶硬度: 78±2(60℃);
4、碾轮与试模接触压强:0.7±0.05Mpa ;
5、试模尺寸: 300×300×50(mm);
6、位移的测量范围: 0~130mm ;
7、位移的测量精度: 小于0.01mm ;
8、车辙的试验时间: 45~240min;
9、温度控制: 室温~80℃(可任意设定),控制精度±0.3℃;
10、工作电源: 380V±5%、50Hz,整机功耗不大于3KVA。
车辙试验机的试验规程
1.打开车车辙试验机应用程序,打开“控制显示面板”和“试验曲线”窗口;
2.开电控箱电源开关、选择“通讯端口”按键,这时系统操作界面上的通讯指示灯会闪烁,表示通讯已经链接。
3.观察温度显示值是否正常。
4.接通动力电源。
5.工作标准的设定(必须要确认):在“工作标准设置”的菜单下,设定关于试验的一系列信息如下:
行标试验或非行标试验非行标试验选择:
选择行标试验行标试验时:
试验温度自动设定为60℃,试验
A.行标试验非行标试验行标试验时间自动设定为60min。
B.录入其它试验相关的信息。
6.在控制显示面板上按下“温控”按键。
7.自动车辙检测试验开始(注:应在试验温度稳定后)应在试验温度稳定后):
A.打开气动开关,试验胶轮自动升起,取出试验轮支撑架。
B.装入试模,调节锁紧器将试模锁紧。
C.关闭气动开关,试验胶轮自动落下。
D.调节位移传感器的上下位置,位移传感器数值显示应在1mm~4mm的范围内。
E.关闭恒温箱门。
F.在控制显示面板上单击“试验开始”按键(注:应在试验温度重新稳定后在执行此(步骤)。步骤)
G.试验自动结束后应将试验结果另存另存于指定的文件夹内(试验报告可随时打印输另存(。出)
H.试验结束后打开气动开关,试验胶轮自动升起,取出试验试模。
I.将位移传感器安装位置尽量向上调整(防止下次做较厚试模试验时将位移探测器顶(。坏)
J.将试模反扣放置在试轮下部,关闭气动开关,试验胶轮自动落下。
8.关断电控箱的电源;
9.退出系统应用程序,关闭计算机和打印机电源。
10.断开动力电源。
采用高精度的A/D(16位)、D/A(16位)模块,确保位移测量及温度控制的精度和分辨率。恒温箱采用外循环加热方式,温场均匀。
